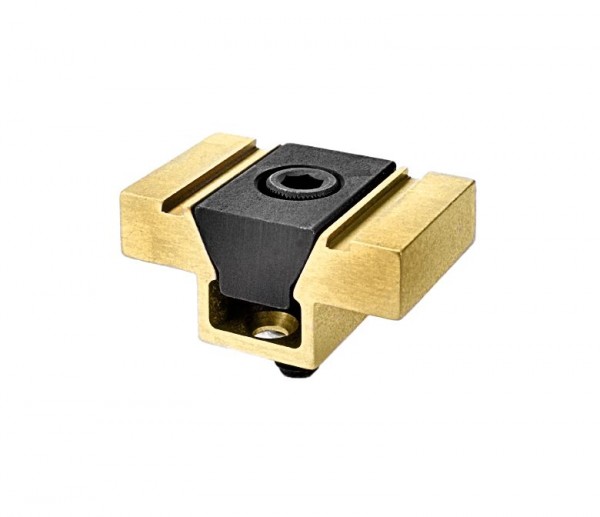

X80075 - Formschluss-Doppelkeilspanner M6 mit Verriegelungsplatte

10% Online-Rabatt

44,68 € * 49,64 € * (10% gespart)
Inhalt: 1 Stück

zzgl. MwSt. zzgl. Versandkosten

Lieferbar in 8 bis 10 Wochen

  • X80075
  • 4046368800759
Spannkraft: 6,68kN Anzugsmoment: 14,3Nm L: 38,1mm H : 19,1mm B: 23,9mm... mehr

Spannkraft: 6,68kN

Anzugsmoment: 14,3Nm

L: 38,1mm

H : 19,1mm

B: 23,9mm

B1: 15,87mm

L1: 16,05mm

H1: 9,4mm

L2: 6,6mm (L2 ist das Maß, das für die Ausfräsung zur Verfügung steht)

D1: M4

D: M6

Verriegelungsplatte: Ja

St./Pack : 1

Spannkraft: 6680
Spannelemente für: Vorrichtung
Klemmkörper aus: Aluminium
Werkstück Anzahl: Mehrfachspannung
Gewindegröße: M4
Spannart: Innen-spannen, Außen-span
Weiterführende Links zu "X80075 - Formschluss-Doppelkeilspanner M6 mit Verriegelungsplatte"
Video "X80075 - Formschluss-Doppelkeilspanner M6 mit Verriegelungsplatte"
CAD Dateien "X80075 - Formschluss-Doppelkeilspanner M6 mit Verriegelungsplatte"
X80075.STEP
Detaillierte Produktbeschreibung "X80075 - Formschluss-Doppelkeilspanner M6 mit Verriegelungsplatte"

Mit den Formschluss Doppelkeil Spannelementen lassen sich zwei Werkstücke gleichzeitig spannen.

Das ermöglicht Ihnen mehr Bauteile mit weniger Rüstzeit auf Ihre Vorrichtung zu spannen.

Der spezielle Stahlkeil spreizt das Aluminiumprofil und gewährleistet eine gleichmäßige Kraftverteilung zu beiden Seiten, was Ihnen die Möglichkeit gibt, Ihren Spannvorgang mit angetriebenen Werkzeugen noch einmal zu beschleunigen. Formschluss Doppelkeilspanner haben extra breite Backen, die sich entsprechend der Werkstückform fräsen lassen, um eine formschlüssige Spannung zu erhalten. Erhältlich in fünf Größen.

Die Mehrfachspannung minimiert den Platzbedarf und senkt so Nebenzeiten und Stückkosten

Preiswert

Sichere Spannung von Werkstücken mit ungewöhnlicher Kontur

Verspannungsfreie Spannung labiler Werkstücke

Hohe Spannkraft bis zu 27kN (2,7t)

Leicht zu automatisieren

Ideal für Bearbeitungszentren, Fräs und Bohrmaschinen

In 5 verschiedenen Größen erhältlich

Material:

Aluminiumprofil: 7075-T6 Aluminium

Stahlkeil: Automatenstahl

Schraube: 12.9 Stahl brüniert

Verriegelungsplatte: Aluminium

Verwendung:

Mit 2 passenden Anschlägen spannen Sie 2 Bauteile gleichzeitig

Zum Bearbeiten des Doppelkeilspanners benötigen Sie eine Verriegelungsplatte. Diese ist dabei oder kann separat bestellt werden. Sie hält die Backen während des Formfräsens positionsstabil und vibrationsfrei.

Für Vorrichtungplatten

*Auch in 190mm Länge (ungebohrt) erhältlich.

Lieferumfang "X80075 - Formschluss-Doppelkeilspanner M6 mit Verriegelungsplatte"

1 Stück pro Pack

Hinweis "X80075 - Formschluss-Doppelkeilspanner M6 mit Verriegelungsplatte"

Die Verriegelungsplatte wird nur für das Formfräsen verwendet, nicht für die Werkstückspannung.

Ersatz "X80075 - Formschluss-Doppelkeilspanner M6 mit Verriegelungsplatte"

Doppelkeil-Stahlprofil: X60320 Verriegelungsplatte:

X60145
