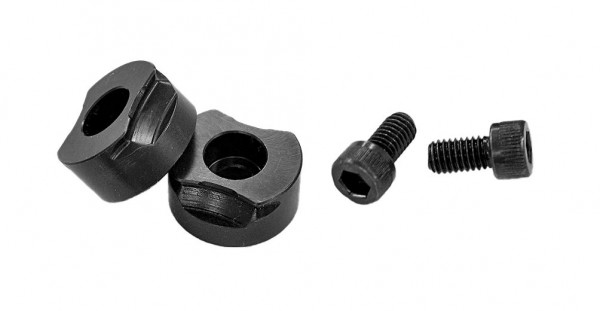

X32175 - Versa Spannkralle M5

10% Online-Rabatt

71,23 € * 79,14 € * (10% gespart)

Inhalt: 2 Stück (35,61 € * / 1 Stück)

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-2 Werktage

Artikel-Nr.: X32175
EAN 4046368321759

Die X32175 ist eine Mitee-Bite Versa-Spannkralle M5 für Vorrichtungen und Schraubstöcke. Die... mehr

Menü schließen

Die X32175 ist eine Mitee-Bite Versa-Spannkralle M5 für Vorrichtungen und Schraubstöcke. Die runde Bauform der gehärteten Werkzeugstahlkralle passt sich der Winkellage des Werkstücks automatisch an — kein Ausrichten nötig. Geeignet für runde, ovale und unförmige Teile. Empfohlene Klemmhöhe 1,5–3,0 mm, Durchmesser 19,05 mm, Montagebohrung M5. Liefereinheit: 2 Stück.

Die Krallen drücken sich beim Spannen in das Werkstückmaterial und erhöhen die effektive Haltekraft ohne höhere Spannkraft. Spannhöhe nur 1,5 mm — auf die Lage der Kralle muss bei der CNC-Programmierung keine Rücksicht genommen werden. Einsatz in Schraubstöcken mit bearbeitbaren Backen und in Vorrichtungen für Serienteile mit nicht-rechtwinkligen Außenkonturen.

IBT ist Exklusivdistributor von Mitee-Bite für Deutschland und Österreich und führt die X32175 ab Lager in Wiesbaden.

Spannelemente für:	Vorrichtung
Klemmkörper aus:	Stahl
Spannart:	Außen-spannen
Werkstück Anzahl:	Einzelteilspannung
Gewindegröße:	M5

Weiterführende Links zu "X32175 - Versa Spannkralle M5"

mehr

Video "X32175 - Versa Spannkralle M5"

mehr

CAD Dateien "X32175 - Versa Spannkralle M5"

X32175.STEP

mehr

Detaillierte Produktbeschreibung "X32175 - Versa Spannkralle M5"

Unsere Spannkrallen sind die perfekte Ergänzung für Ihre Vorrichtung oder Ihren Schraubstock. Verwenden Sie unsere Spannkrallen als Anschlag in Ihrer Vorrichtung oder als Gripeinsätze in Ihrem Schraubstock oder Dreibackenfutter.

Die scharfen Kanten werden beim Spannen in das Material gedrückt und ermöglichen so höhere Schnittwerte bei weniger Spannhöhe. Durch die geringe Spannhöhe von nur 1,5mm muss auf die Lage der Krallen keine Rücksicht genommen werden und Sie sparen Material.

In zwei Versionen erhältlich:

• Versa Spannkrallen für runde und unförmige Teile: Durch Ihre runde Bauform passen sie sich der Lage

des Werkstücks an

• Ultra Spannkrallen für rechtwinklige Teile: Ideal als Gripeinsätze für Ihren Schraubstock mit bearbeitbaren Backen

Material:

• Spannkralle: Stahl gehärtet

• Schraube: Stahl 12.9

Verwendung:

• Als Anschlag für Roh- und Sägeteile

• Als Kralleneinsatz für weichen Schraubstockbacken

• Für Vorrichtungplatten
