X81500 - Doppelkeilspanner M10

10% Online-Rabatt

213,83 € * 237,59 € * (10% gespart)
Inhalt: 2 Stück (106,92 € * / 1 Stück)

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-2 Werktage

  • X81500
  • 4046368815005
Spannkraft: 15,6kN Anzugsmoment: 38,4Nm B: 37,3mm H : 38,6mm H1: 38,1mm... mehr

Spannkraft: 15,6kN

Anzugsmoment: 38,4Nm

B: 37,3mm

H : 38,6mm

H1: 38,1mm

L: 47,6mm

B1: 30,8mm

H2: 19mm

Max. Spreizung: 39,9mm

Schraube: M12

Inbus: 10mm

B2: 38,1mm (Der Abstand zwischen den zwei Werkstücken)

St./Pack : 2

Spannkraft: 15600
Spannelemente für: Vorrichtung
Klemmkörper aus: Aluminium
Werkstück Anzahl: Mehrfachspannung
Gewindegröße: M12
Spannart: Innen-spannen, Außen-span
Weiterführende Links zu "X81500 - Doppelkeilspanner M10"
Video "X81500 - Doppelkeilspanner M10"
CAD Dateien "X81500 - Doppelkeilspanner M10"
X81500.STEP
Detaillierte Produktbeschreibung "X81500 - Doppelkeilspanner M10"

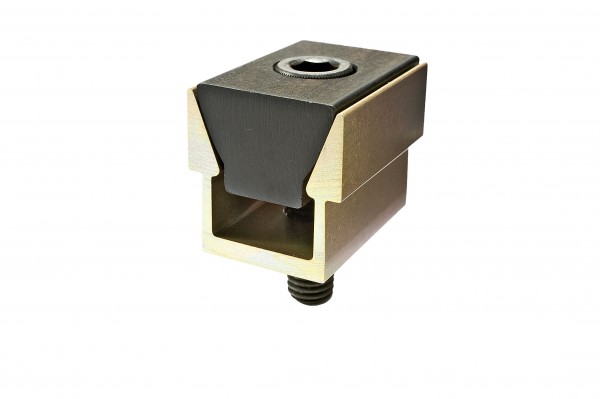

Mit den kompakten DoppelkeilSpannelementen lassen sich zwei Werkstücke gleichzeitig spannen.

Das ermöglicht Ihnen mehr Bauteile mit weniger Rüstzeit auf Ihre Vorrichtung zu spannen.

Der spezielle Stahlkeil spreizt das Aluminiumprofil und gewährleistet eine gleichmäßige Kraftverteilung zu beiden Seiten, damit haben Sie die Möglichkeit Ihren Spannvorgang mit angetriebenen Werkzeugen noch einmal zu beschleunigen.

Die Mehrfachspannung minimiert den Platzbedarf und senkt so Nebenzeiten und Stückkosten

Preiswert

Ideal für runde und flache Teile

Hohe Spannkraft bis zu 27kN (2,7t)

Leicht zu automatisieren

In 7 verschiedenen Größen erhältlich

Material:

Aluminiumprofil: 7075-T6 Aluminium

Stahlkeil: Automatenstahl

Schraube: 12.9 Stahl brüniert

Verwendung:

Mit 2 passenden Anschlägen spannen Sie 2 Bauteile gleichzeitig

Für Vorrichtungplatten

*Auch in 500mm Länge (ungebohrt) erhältlich.

Lieferumfang "X81500 - Doppelkeilspanner M10"

2 Stück pro Pack

Hinweis "X81500 - Doppelkeilspanner M10"

Im gespannten Zustand sollte das in der Tabelle angegebene Maß B1 max. erreicht werden.

Ersatz "X81500 - Doppelkeilspanner M10"

Doppelkeil-Aluprofil:

X60240

Doppel-Stahlprofil:
