X54018 - Niederzug-Spannpratze - T-Nut 18mm
10% Online-Rabatt
zzgl. MwSt. zzgl. Versandkosten
Sofort versandfertig, Lieferzeit ca. 1-2 Werktage
- Artikel-Nr.: X54018
- EAN 4,04637E+12

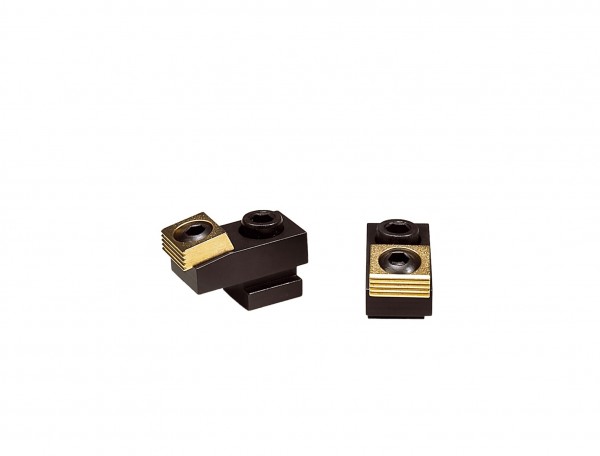

Die X54018 ist eine Mitee-Bite Niederzug-Spannpratze für T-Nut 18 mm — für direkte Montage auf Maschinentischen mit 18 mm T-Nut. Der Niederzug-Effekt drückt das Werkstück beim Spannen gleichzeitig seitlich und vertikal auf die Unterlage. Spannkraft max. 18 kN, Exzenterschraube M12, Spannweg 2 mm. Material: Grundkörper und Klemmscheibe einsatzgehärtet. Liefereinheit: 1 Stück.
Nutenstein für T-Nut 18 mm integriert — direkte Montage ohne separate Schrauben. Das Klemmstück passt sich der Winkellage des Werkstücks selbsttätig an — keine rechtwinkligen Seitenflächen nötig. Einsatz auf großen CNC-Fräsmaschinen und Bearbeitungszentren mit 18 mm T-Nutbreite.
IBT ist Exklusivdistributor von Mitee-Bite für Deutschland und Österreich und führt die X54018 ab Lager in Wiesbaden.
Niederzug Spannpratze zur direkten Montage auf der Vorrichtungsplatte oder dem Maschinentisch. Durch den Niederzugefekt wird das Werkstück fest und sicher auf die Unterlage gepresst. Das Werkstück muß nicht rechtwinklig sein, da sich das Klemmstück der Winkellage anpasst.
• Für T-Nuten 14, 16 und 18mm oder die direkte Montage auf der Vorrichtungsplatte oder auf dem Maschinentisch
• Mit ExzenterSpannschraube M12
• Spannkraft max 18 kN
• Körper und Klemmscheibe einsatzgehärtet
• Klemmscheibe mit gezahnter Kante für Rohteile und glatter Kante für bearbeitete Teile
Material:
• Klemmscheibe: Stahl gehärtet
• Grundkörper: Kohlenstoffstahl C1018
• Schraube: Stahl 12.9
• T-Nutenstein: Stahl gehärtet
Verwendung:
• Zum Spannen von Rohteilen oder zur zweiten Bearbeitung direkt auf dem Maschinentisch oder auf der Vorrichtungsplatte
