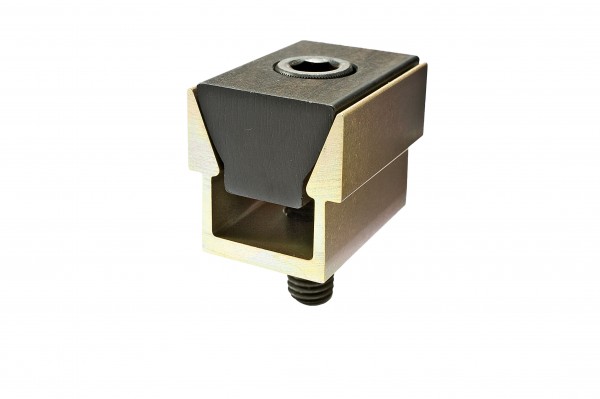

X80500 - Doppelkeilspanner M4

10% Online-Rabatt

96,31 € * 107,01 € * (10% gespart)
Inhalt: 8 Stück (12,04 € * / 1 Stück)

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-2 Werktage

  • X80500
  • 4046368805006
Spannkraft: 2,2kN Anzugsmoment: 1,5Nm B: 12,3mm H : 14,5mm H1: 12,7mm... mehr

Spannkraft: 2,2kN

Anzugsmoment: 1,5Nm

B: 12,3mm

H : 14,5mm

H1: 12,7mm

L: 15,9mm

B1: 10,4mm

H2: 5,6mm

Max. Spreizung: 13,2mm

Schraube: M4

Inbus: 3mm

B2: 12,7mm (Der Abstand zwischen den zwei Werkstücken)

St./Pack : 8

Spannkraft: 2200
Spannelemente für: Vorrichtung
Klemmkörper aus: Aluminium
Werkstück Anzahl: Mehrfachspannung
Gewindegröße: M4
Spannart: Innen-spannen, Außen-span
Weiterführende Links zu "X80500 - Doppelkeilspanner M4"
Video "X80500 - Doppelkeilspanner M4"
CAD Dateien "X80500 - Doppelkeilspanner M4"
X80500.STEP
Detaillierte Produktbeschreibung "X80500 - Doppelkeilspanner M4"

Mit den kompakten DoppelkeilSpannelementen lassen sich zwei Werkstücke gleichzeitig spannen.

Das ermöglicht Ihnen mehr Bauteile mit weniger Rüstzeit auf Ihre Vorrichtung zu spannen.

Der spezielle Stahlkeil spreizt das Aluminiumprofil und gewährleistet eine gleichmäßige Kraftverteilung zu beiden Seiten, damit haben Sie die Möglichkeit Ihren Spannvorgang mit angetriebenen Werkzeugen noch einmal zu beschleunigen.

Die Mehrfachspannung minimiert den Platzbedarf und senkt so Nebenzeiten und Stückkosten

Preiswert

Ideal für runde und flache Teile

Hohe Spannkraft bis zu 27kN (2,7t)

Leicht zu automatisieren

In 7 verschiedenen Größen erhältlich

Material:

Aluminiumprofil: 7075-T6 Aluminium

Stahlkeil: Automatenstahl

Schraube: 12.9 Stahl brüniert

Verwendung:

Mit 2 passenden Anschlägen spannen Sie 2 Bauteile gleichzeitig

Für Vorrichtungplatten

*Auch in 500mm Länge (ungebohrt) erhältlich.

Lieferumfang "X80500 - Doppelkeilspanner M4"

8 Stück pro Pack

Hinweis "X80500 - Doppelkeilspanner M4"

Im gespannten Zustand sollte das in der Tabelle angegebene Maß B1 max. erreicht werden.

Ersatz "X80500 - Doppelkeilspanner M4"

Doppelkeil-Aluprofil:

X60210

Doppel-Stahlprofil:
