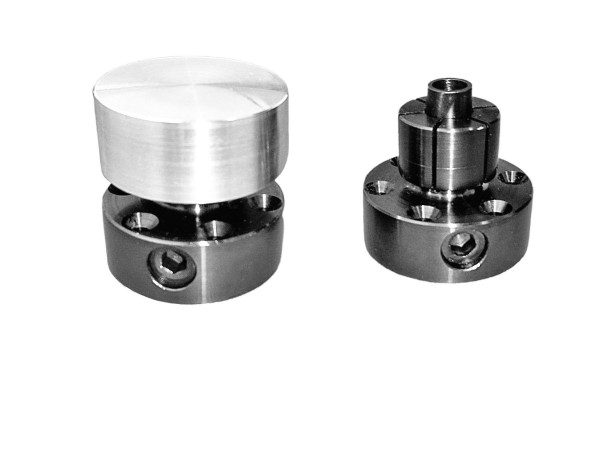

X38370 - Spanndorn mit seitlicher Klemmung 53,3-18mm

10% Online-Rabatt

234,70 € * 260,78 € * (10% gespart)
Inhalt: 1 Stück

zzgl. MwSt. zzgl. Versandkosten

Lieferbar in 8 bis 10 Wochen

  • X38370
  • 4046368383702
Ausführung: Drehmaschinen H: 44,4 mm H1: 25,4mm H2: 21mm H3: 19mm D:... mehr

Ausführung: Drehmaschinen

H: 44,4 mm

H1: 25,4mm

H2: 21mm

H3: 19mm

D: N/A

D1: 53,3mm

D2: 18mm (Kleinste Durchmesser, auf den D1 gefräst oder gedreht werden kann)

TK Ø D3: L=45mm

Innensechskant: 6mm

Spannkraft: 20kN

Stk./Pack: 1

Spannkraft: 20000
Spannelemente für: Maschinentisch
Klemmkörper aus: Stahl
Spannart: Innen-spannen
Werkstück Anzahl: Einzelteilspannung
Weiterführende Links zu "X38370 - Spanndorn mit seitlicher Klemmung 53,3-18mm"
Video "X38370 - Spanndorn mit seitlicher Klemmung 53,3-18mm"
CAD Dateien "X38370 - Spanndorn mit seitlicher Klemmung 53,3-18mm"
X38370.STEP
Detaillierte Produktbeschreibung "X38370 - Spanndorn mit seitlicher Klemmung 53,3-18mm"

SKA Spanndorne für Sacklochbohrung sind in 2 verschiedenen Ausführungen erhältlich, wobei Sie den Durchmesser der Werkstückbohrung andrehen bzw. anfräsen müssen. Für diese Bearbeitung wird ein Verriegelungsring mitgeliefert. Diese Spanndorne besitzen eine Mechanik, die über einen Nocken und einen Schiebezylinder die für die Dornspreizung notwendige Axialbewegung ausführt. Hierfür genügt eine 90 Grad Drehung der seitlichen Innensechskantschraube.

SKASpanndorne erhalten Sie in 2 Ausführungen:

Für Bearbeitungszentren, Bohr und Fräsmaschinen

Für Drehmaschinen (mit Einspannzapfen)

Material:

Grundkörper: 12L14 - Automatenstahl

Nockenmechanismus Stahl gehärtet

Verwendung:

Zum Innen-Spannen von Werkstücken bei der Zweitbearbeitung

Spannring zur Fixierung der Spannbacken nur für die Bearbeitung des Spanndorns

Spannbewegung mit Innensechskantschlüssel

Für Vorrichtungplatten und Drehmaschinen

Lieferumfang "X38370 - Spanndorn mit seitlicher Klemmung 53,3-18mm"

1 Stück pro Pack

Hinweis "X38370 - Spanndorn mit seitlicher Klemmung 53,3-18mm"

Den Spanndorn ca. 0,1 mm (Spannweg) über den Durchmesser im Ruhestand weiten. Nun wird der Spanndorn auf einer Dreh- oder Fräsmaschine auf den Innendurchmesser des Werkstückes bearbeitet.
