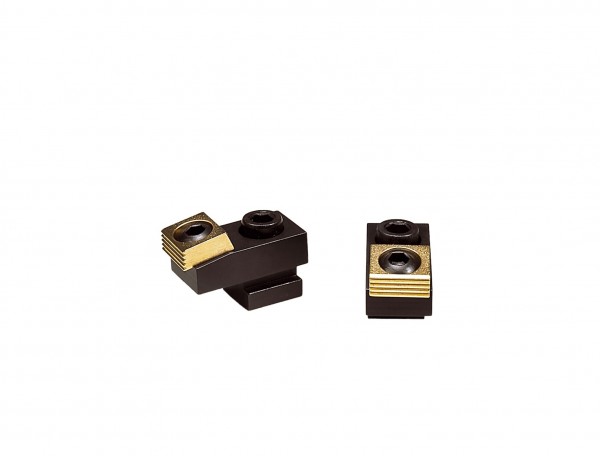

X54000 - Niederzug-Spannpratze - ohne Nutenstein
X54000 - Niederzug-Spannpratze - ohne Nutenstein
X54000 - Niederzug-Spannpratze - ohne Nutenstein
Vorschau: X54000 - Niederzug-Spannpratze - ohne Nutenstein Vorschau: X54000 - Niederzug-Spannpratze - ohne Nutenstein Vorschau: X54000 - Niederzug-Spannpratze - ohne Nutenstein


X54000 - Niederzug-Spannpratze - ohne Nutenstein

Mitee Bite Products LLC

10% Online-Rabatt

74,42 € * 82,69 € * (10% gespart)
Inhalt: 1 Stück

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-2 Werktage

  • Artikel-Nr.: X54000
  • EAN 4046368540006
Beschreibung Video CAD Dateien Detaillierte Produktbeschreibung Lieferumfang Ersatz
Beschreibung
Die X54000 ist eine Mitee-Bite Niederzug-Spannpratze ohne Nutenstein — für direkte Montage auf... mehr
Menü schließen

Die X54000 ist eine Mitee-Bite Niederzug-Spannpratze ohne Nutenstein — für direkte Montage auf Vorrichtungsplatten über Gewindebohrungen. Der Niederzug-Effekt drückt das Werkstück beim Spannen gleichzeitig seitlich und vertikal auf die Unterlage. Spannkraft max. 18 kN, Exzenterschraube M12, Breite B 28,4 mm, Länge L 50 mm, Höhe H 16,0 mm, Spannweg 2 mm. Material: Grundkörper und Klemmscheibe einsatzgehärtet. Liefereinheit: 1 Stück.

Das Klemmstück passt sich der Winkellage des Werkstücks selbsttätig an — keine rechtwinkligen Seitenflächen nötig. Klemmscheibe mit gezahnter Kante für Rohteile oder glatter Kante für bearbeitete Flächen. Rückseite als Werkstückanschlag bei Mehrfachspannung nutzbar. Einsatz auf CNC-Fräsmaschinen und Bearbeitungszentren.

IBT ist Exklusivdistributor von Mitee-Bite für Deutschland und Österreich und führt die X54000 ab Lager in Wiesbaden.

Spannkraft: 18000
Spannelemente für: Maschinentisch
Klemmkörper aus: Stahl
Spannart: Außen-spannen
Werkstück Anzahl: Einzelteilspannung
Gewindegröße: M12
Weiterführende Links zu "X54000 - Niederzug-Spannpratze - ohne Nutenstein"
Video
mehr
Video "X54000 - Niederzug-Spannpratze - ohne Nutenstein"
CAD Dateien
mehr
CAD Dateien "X54000 - Niederzug-Spannpratze - ohne Nutenstein"
X54000.STEP
Detaillierte Produktbeschreibung
mehr
Detaillierte Produktbeschreibung "X54000 - Niederzug-Spannpratze - ohne Nutenstein"

Niederzug Spannpratze zur direkten Montage auf der Vorrichtungsplatte oder dem Maschinentisch. Durch den Niederzugefekt wird das Werkstück fest und sicher auf die Unterlage gepresst. Das Werkstück muß nicht rechtwinklig sein, da sich das Klemmstück der Winkellage anpasst.

• Für T-Nuten 14, 16 und 18mm oder die direkte Montage auf der Vorrichtungsplatte oder auf dem Maschinentisch

• Mit ExzenterSpannschraube M12

• Spannkraft max 18 kN

• Körper und Klemmscheibe einsatzgehärtet

• Klemmscheibe mit gezahnter Kante für Rohteile und glatter Kante für bearbeitete Teile

Material:

• Klemmscheibe: Stahl gehärtet

• Grundkörper: Kohlenstoffstahl C1018

• Schraube: Stahl 12.9

• T-Nutenstein: Stahl gehärtet

Verwendung:

• Zum Spannen von Rohteilen oder zur zweiten Bearbeitung direkt auf dem Maschinentisch oder auf der Vorrichtungsplatte

Lieferumfang
mehr
Lieferumfang "X54000 - Niederzug-Spannpratze - ohne Nutenstein"

1 Stück pro Pack

Ersatz
mehr
Ersatz "X54000 - Niederzug-Spannpratze - ohne Nutenstein"

Ersatzschraube M12 X50372
