X50214 - Exzenter-Spannklemme M4 in V2A

10% Online-Rabatt

75,39 € * 83,77 € * (10% gespart)
Inhalt: 4 Stück (18,85 € * / 1 Stück)

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-2 Werktage

  • X50214
  • 4046368502141
Spannkraft : 0,9kN Innensechskant SW1 : 3mm Gewinde Ø D : M4 Gewindelänge L... mehr

Spannkraft : 0,9kN

Innensechskant SW1 : 3mm

Gewinde Ø D : M4

Gewindelänge L : 10mm

Sechskantscheibe SW : 8mm

Scheibenhöhe H : 2,8mm

Exzenterweg S1 : 0,8mm

Abstand A : 3,8mm

St./Pack : 4

Weiterführende Links zu "X50214 - Exzenter-Spannklemme M4 in V2A"
Video "X50214 - Exzenter-Spannklemme M4 in V2A"
Detaillierte Produktbeschreibung "X50214 - Exzenter-Spannklemme M4 in V2A"

Das Patent unserer Spannvorrichtung ist die Schraube mit dem exzentrischen Kopf.

Der Exzenter bewirkt die Spannbewegung und die Spannkraft (bis 27 kN = 2,7 t).

In Kombination mit der Messing Sechskantklemmscheibe spannen Sie beliebig geformte Werkstücke gegen Ihren Anschlag.

Die geringe Bauhöhe ermöglicht das problemlose Bearbeiten der Werkstückoberfläche

Bei der CNC-Programmierung muss keine Rücksicht auf die Lage der Spannpratzen genommen werden

Platzsparende Mehrfachspannung durch die geringen Baumaße

Kostengünstig

Erhältlich in den Gewindegrößen M4*, M6*, M8*, M10, M12, M16

Material:

Schraube: 10.9 Stahl brüniert

Spannscheibe: Messing (Sechskant)

Verwendung:

Mit 1-2 Spannklemmen spannen Sie jedes beliebig geformte Werkstück gegen Ihren Anschlag

für Vorrichtungplatten

*Für aggressive Kühlmedien in rostfreier Ausführung erhältlich.

Lieferumfang "X50214 - Exzenter-Spannklemme M4 in V2A"

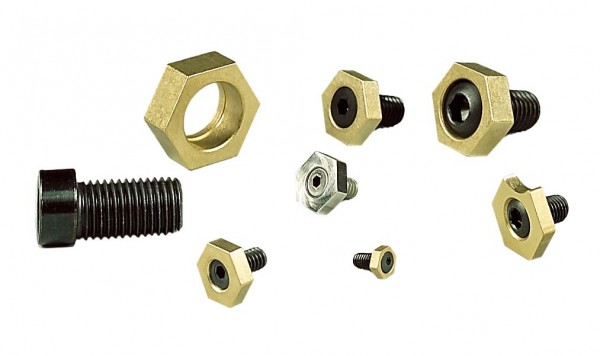

1 Stück Exzenterstahlschraube, 1 Stück Sechskantmessingscheibe

Ersatz "X50214 - Exzenter-Spannklemme M4 in V2A"

Exzenterschrauben X50361, Sechskantscheiben X10581
