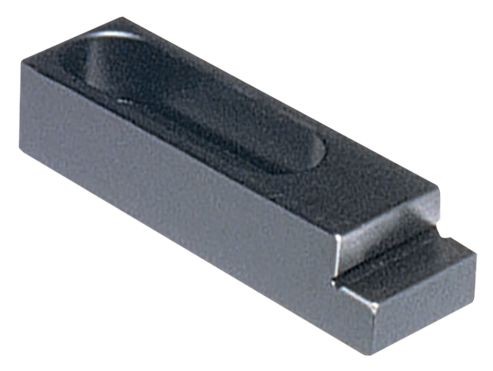

X23180 - Auflage mit Anschlag

10% Online-Rabatt

69,64 € * 77,38 € * (10% gespart)
Inhalt: 1 Stück

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-2 Werktage

  • X23180
  • 4046368231805
Typ: Anschlag L: 63,5mm B: 19,1mm H: 19,1mm H1 -0,013 : 11,68mm... mehr

Typ: Anschlag

L: 63,5mm

B: 19,1mm

H: 19,1mm

H1-0,013: 11,68mm

L3: 8mm

L1: 28,2mm

L2: 13,5mm

Langloch: geschlossen

Spannelemente für: Maschinentisch
Klemmkörper aus: Stahl
Spannart: Außen-spannen
Werkstück Anzahl: Einzelteilspannung
Gewindegröße: M10
Weiterführende Links zu "X23180 - Auflage mit Anschlag"
CAD Dateien "X23180 - Auflage mit Anschlag"
X23180.STEP
Detaillierte Produktbeschreibung "X23180 - Auflage mit Anschlag"

Mit zwei Anschlagelementen und einem oder zwei Spannelementen kann man sich seine Spannvorrichtung kostengünstig maßschneidern - in Minutenschnelle mit Standardteilen!

Die Elemente werden in Gewindebohrungen oder mit T-Nutensteinen arretiert. Die gehärteten Auflagen sind geschliffen, so dass eine Austauschbarkeit mit anderen MiteeBite Auflagen-Elementen gewährleistet ist.

Kostengünstige, zeitsparende Herstellung einer Spezialspannvorrichtung aus Normteilen

Baukastensystem

Durch den Abstand zur Tischplatte können die Werkstücke durchbohrt und durchfräst werden

Kurze Werkstückwechselzeit

Spannkraft bis zu 27 kN (2.7 t)

Die Auflagen sind gehärtet und präzisionsgeschliffen

Material:

Klemmscheibe: Stahl gehärtet

Grundkörper: Kohlenstoffstahl C1018

Schraube: Stahl 12.9

T-Nutenstein: Stahl gehärtet

Verwendung:

Zum Spannen von Rohteilen oder zur zweiten Bearbeitung direkt auf dem Maschinentisch oder auf der Vorrichtungsplatte

Lieferumfang "X23180 - Auflage mit Anschlag"

1 Stück pro Pack
