X50510 - Formschluss-Spannexzenter M10

97,16 € *
Inhalt: 4 Stück (24,29 € * / 1 Stück)

zzgl. MwSt. zzgl. Versandkosten

Lieferbar in 8 bis 10 Wochen

  • X50510
  • 4046368505104
Spannkraft: 8,9kN Aufmaß A1: 7mm (max. mögliche Materialabnahme) Gewinde Ø D :... mehr

Spannkraft: 8,9kN

Aufmaß A1: 7mm (max. mögliche Materialabnahme)

Gewinde Ø D : M10

Scheiben Ø D : 31,2mm

Scheibenhöhe H : 8,9mm

Gewindelänge L: 18mm

Exzenterweg S1: 1,5mm

SW: 7mm

St./Pack: 4

Spannkraft: 8900
Spannelemente für: Vorrichtung
Klemmkörper aus: Stahl
Spannart: Außen-spannen
Werkstück Anzahl: Einzelteilspannung
Gewindegröße: M10
Weiterführende Links zu "X50510 - Formschluss-Spannexzenter M10"
CAD Dateien "X50510 - Formschluss-Spannexzenter M10"
X50510.STEP
Detaillierte Produktbeschreibung "X50510 - Formschluss-Spannexzenter M10"

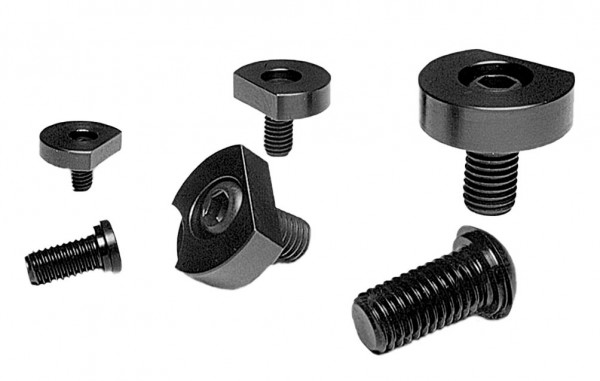

Das Patent unserer Spannvorrichtung ist die Schraube mit dem exzentrischen Kopf.

In Kombination mit einer Klemmscheibe aus leicht bearbeitbarem Automatenstahl wird aus der Exzenter Spannklemme die Spannklemme für leicht verformbare oder ungewöhnliche Werkstücke.

Durch Einfräsen der Werkstückkontur in die Klemmscheibe erhält man eine formschlüssige Klemmung, die weniger Spannkraft erfordert und diese auf eine größere Klemmfläche verteilt.

Der Exzenter bewirkt die Spannbewegung und die Spannkraft (bis 27 kN = 2,7 t).

Die geringe Bauhöhe ermöglicht das problemlose Bearbeiten der Werkstückoberfläche

Bei der CNC-Programmierung muss keine Rücksicht auf die Lage der Spannpratzen genommen werden

Platzsparende Mehrfachspannung durch die geringen Baumaße

Kostengünstig

Erhältlich in den Gewindegrößen M6, M10, M12, M16

Material:

Schraube: 10.9 Stahl brüniert

Spannscheibe: Automatenstahl (bearbeitbar)

Verwendung:

Mit 1-2 Spannklemmen spannen Sie jedes beliebig geformte Werkstück gegen Ihren Anschlag

für Vorrichtungplatten

Lieferumfang "X50510 - Formschluss-Spannexzenter M10"

4 Stück pro Pack sowie 1 Stück Spannschraube

Ersatz "X50510 - Formschluss-Spannexzenter M10"

Exzenterschrauben

M10 X50369
