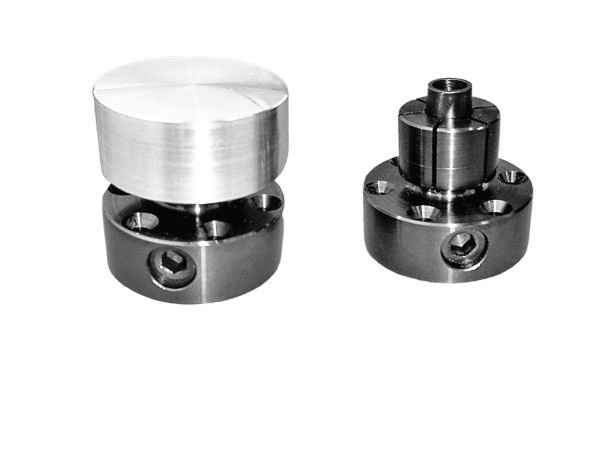

X38210 - Spanndorn mit seitlicher Klemmung 28,7-17,8mm

10% Online-Rabatt

184,92 € * 205,47 € * (10% gespart)
Inhalt: 1 Stück

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-2 Werktage

  • X38210
  • 4046368382101
Ausführung: Fräsmaschinen H: 41,3 mm H1: 22,4mm H2: 17,5mm H3: 19mm... mehr

Ausführung: Fräsmaschinen

H: 41,3 mm

H1: 22,4mm

H2: 17,5mm

H3: 19mm

D: 50h8

D1: 28,7mm

D2: 17,8mm (Kleinste Durchmesser, auf den D1 gefräst oder gedreht werden kann)

TK Ø D3: 39,4mm

Innensechskant: 6mm

Spannkraft: 20kN

Stk./Pack: 1

Spannkraft: 20000
Spannelemente für: Maschinentisch
Klemmkörper aus: Stahl
Spannart: Innen-spannen
Werkstück Anzahl: Einzelteilspannung
Weiterführende Links zu "X38210 - Spanndorn mit seitlicher Klemmung 28,7-17,8mm"
Video "X38210 - Spanndorn mit seitlicher Klemmung 28,7-17,8mm"
CAD Dateien "X38210 - Spanndorn mit seitlicher Klemmung 28,7-17,8mm"
X38210.STEP
Detaillierte Produktbeschreibung "X38210 - Spanndorn mit seitlicher Klemmung 28,7-17,8mm"

SKA Spanndorne für Sacklochbohrung sind in 2 verschiedenen Ausführungen erhältlich, wobei Sie den Durchmesser der Werkstückbohrung andrehen bzw. anfräsen müssen. Für diese Bearbeitung wird ein Verriegelungsring mitgeliefert. Diese Spanndorne besitzen eine Mechanik, die über einen Nocken und einen Schiebezylinder die für die Dornspreizung notwendige Axialbewegung ausführt. Hierfür genügt eine 90 Grad Drehung der seitlichen Innensechskantschraube.

SKASpanndorne erhalten Sie in 2 Ausführungen:

Für Bearbeitungszentren, Bohr und Fräsmaschinen

Für Drehmaschinen (mit Einspannzapfen)

Material:

Grundkörper: 12L14 - Automatenstahl

Nockenmechanismus Stahl gehärtet

Verwendung:

Zum Innen-Spannen von Werkstücken bei der Zweitbearbeitung

Spannring zur Fixierung der Spannbacken nur für die Bearbeitung des Spanndorns

Spannbewegung mit Innensechskantschlüssel

Für Vorrichtungplatten und Drehmaschinen

Lieferumfang "X38210 - Spanndorn mit seitlicher Klemmung 28,7-17,8mm"

1 Stück pro Pack

Hinweis "X38210 - Spanndorn mit seitlicher Klemmung 28,7-17,8mm"

Den Spanndorn ca. 0,1 mm (Spannweg) über den Durchmesser im Ruhestand weiten. Nun wird der Spanndorn auf einer Dreh- oder Fräsmaschine auf den Innendurchmesser des Werkstückes bearbeitet.

Der Flan
