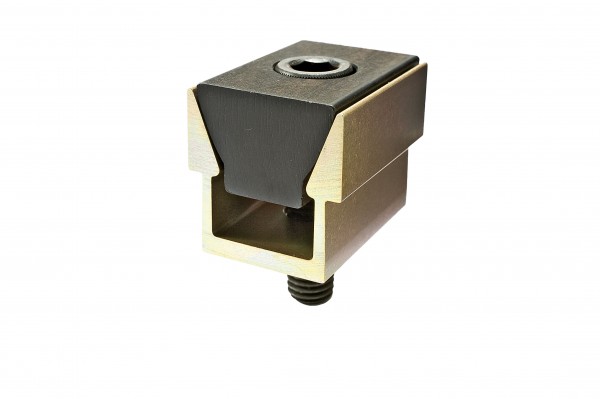

X80750 - Doppelkeilspanner M6

10% Online-Rabatt

100,17 € * 111,30 € * (10% gespart)
Inhalt: 6 Stück (16,70 € * / 1 Stück)

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-2 Werktage

  • X80750
  • 4046368807505
Spannkraft: 6,7kN Anzugsmoment: 14,3Nm B: 18,6mm H : 19mm H1: 19,05mm... mehr

Spannkraft: 6,7kN

Anzugsmoment: 14,3Nm

B: 18,6mm

H : 19mm

H1: 19,05mm

L: 23,8mm

B1: 16,1mm

H2: 9,5mm

Max. Spreizung: 20,3mm

Schraube: M6

Inbus: 5mm

B2: 19mm (Der Abstand zwischen den zwei Werkstücken)

St./Pack : 6

Spannkraft: 6700
Spannelemente für: Vorrichtung
Klemmkörper aus: Aluminium
Werkstück Anzahl: Mehrfachspannung
Gewindegröße: M6
Spannart: Innen-spannen, Außen-span
Weiterführende Links zu "X80750 - Doppelkeilspanner M6"
Video "X80750 - Doppelkeilspanner M6"
CAD Dateien "X80750 - Doppelkeilspanner M6"
X80750.STEP
Detaillierte Produktbeschreibung "X80750 - Doppelkeilspanner M6"

Mit den kompakten DoppelkeilSpannelementen lassen sich zwei Werkstücke gleichzeitig spannen.

Das ermöglicht Ihnen mehr Bauteile mit weniger Rüstzeit auf Ihre Vorrichtung zu spannen.

Der spezielle Stahlkeil spreizt das Aluminiumprofil und gewährleistet eine gleichmäßige Kraftverteilung zu beiden Seiten, damit haben Sie die Möglichkeit Ihren Spannvorgang mit angetriebenen Werkzeugen noch einmal zu beschleunigen.

Die Mehrfachspannung minimiert den Platzbedarf und senkt so Nebenzeiten und Stückkosten

Preiswert

Ideal für runde und flache Teile

Hohe Spannkraft bis zu 27kN (2,7t)

Leicht zu automatisieren

In 7 verschiedenen Größen erhältlich

Material:

Aluminiumprofil: 7075-T6 Aluminium

Stahlkeil: Automatenstahl

Schraube: 12.9 Stahl brüniert

Verwendung:

Mit 2 passenden Anschlägen spannen Sie 2 Bauteile gleichzeitig

Für Vorrichtungplatten

*Auch in 500mm Länge (ungebohrt) erhältlich.

Lieferumfang "X80750 - Doppelkeilspanner M6"

6 Stück pro Pack

Hinweis "X80750 - Doppelkeilspanner M6"

Im gespannten Zustand sollte das in der Tabelle angegebene Maß B1 max. erreicht werden.

Ersatz "X80750 - Doppelkeilspanner M6"

Doppelkeil-Aluprofil:

X60220

Doppel-Stahlprofil:
