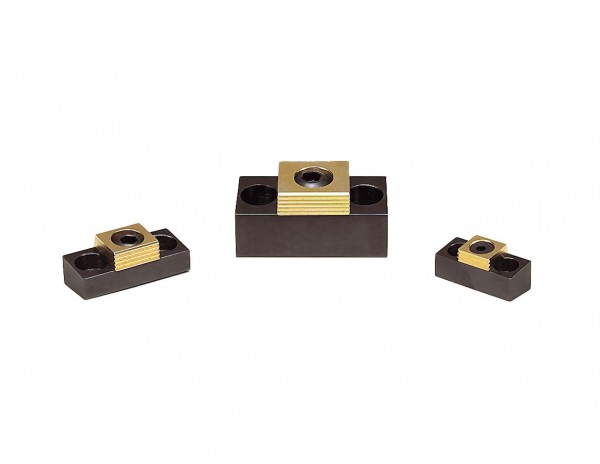

X54110 - Kombi-Niederzug-Spannpratze M10

10% Online-Rabatt

71,62 € * 79,58 € * (10% gespart)
Inhalt: 1 Stück

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-2 Werktage

  • X54110
  • 4046368541102
Spannkraft: 8,9kN Anzugsmoment: 28Nm L: 43,2mm L1: 25,4mm L2: 19mm... mehr

Spannkraft: 8,9kN

Anzugsmoment: 28Nm

L: 43,2mm

L1: 25,4mm

L2: 19mm

B: 19mm

H: 12,7mm

H1: 15,75mm

H2: 6,4mm

H3 max.: 21,5mm

S: 2,3mm

D: M8

S1: 1,6mm

SW: 6mm

SW1: 7mm

Exzenterschraube: M10 (X50368)

St./Pack: 1

Spannkraft: 8900
Spannelemente für: Vorrichtung
Klemmkörper aus: Stahl
Spannart: Außen-spannen
Gewindegröße: M10
Werkstück Anzahl: Einzelteilspannung, Mehrf
Weiterführende Links zu "X54110 - Kombi-Niederzug-Spannpratze M10"
CAD Dateien "X54110 - Kombi-Niederzug-Spannpratze M10"
X54110.STEP
Detaillierte Produktbeschreibung "X54110 - Kombi-Niederzug-Spannpratze M10"

NiederzugSpannpratzen drücken das Werkstück fest auf die Unterlage (NiederzugEfekt) und erzeugen so eine feste, sichere Spannung. Die Vorderseite der Pratze dient zum Spannen, die Rückseite kann als Anschlag verwendet werden.

Platzsparende Mehrfachspannung

Klemmscheibe mit gezahnter Fläche für Rohteile und glatter Fläche für bearbeitete Teile

Montage in einer Nut mit der Breite B (+0,05)

Die Angrifshöhe des Klemmstücks kann durch die Tiefe der Nut verändert werden

Körper und Klemmscheibe einsatzgehärtet

Material:

Grundkörper: Stahl

Klemmscheibe: Stahl gehärtet

Exzenterschraube: Stahl brüniert

Montageschrauben: DIN912 10.9

Verwendung:

Zum Spannen von Rohteilen und Werkstücken zur zweiten Bearbeitung

Ideal für Mehrfachspannungen

Für Vorrichtungplatten

Lieferumfang "X54110 - Kombi-Niederzug-Spannpratze M10"

1 Stück

pro Pack

Ersatz "X54110 - Kombi-Niederzug-Spannpratze M10"

Ersatzschraube:

X50368

Vierkantscheibe:
