Vorschau: X50506 - Formschluss-Spannexzenter M6

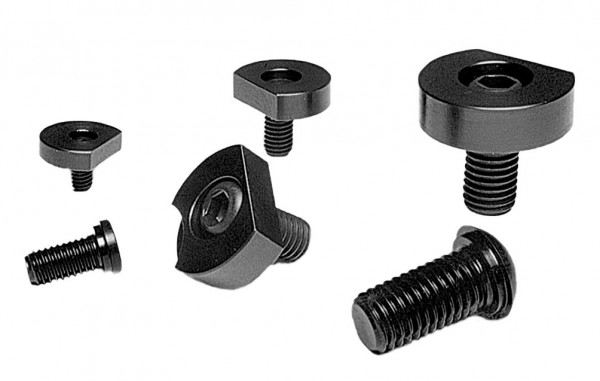

X50506 - Formschluss-Spannexzenter M6

10% Online-Rabatt

94,11 € * 104,57 € * (10% gespart)

Inhalt: 4 Stück (23,53 € * / 1 Stück)

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-2 Werktage

Artikel-Nr.: X50506
EAN 4,04637E+12

Der X50506 ist ein Mitee-Bite Formschluss-Spannexzenter M6 für Vorrichtungsplatten. Die... mehr

Menü schließen

Der X50506 ist ein Mitee-Bite Formschluss-Spannexzenter M6 für Vorrichtungsplatten. Die Klemmscheibe aus Automatenstahl C1018 ist auf die genaue Werkstückkontur einarbeitbar — durch Einfräsen einer Stufe oder Kontur entsteht eine formschlüssige Klemmung, die weniger Klemmkraft erfordert und die Kraft auf eine größere Fläche verteilt. Spannkraft 3,3 kN, Klemmweg 1,01 mm, Aufmaß 6,4 mm, Gewindelänge 11,9 mm. Liefereinheit: 4 Stück.

Ideal für dünnwandige Bauteile und Teile mit ungewöhnlichen Konturen, bei denen eine Standard-Sechskantscheibe zu hohen Flächendruck erzeugen würde. Scheibe gut zerspanbar im Lieferzustand, nach Bearbeitung härtbar. Einsatz auf Fräsmaschinen und Bearbeitungszentren. Schraube: 10.9 Stahl brüniert.

IBT ist Exklusivdistributor von Mitee-Bite für Deutschland und Österreich und führt den X50506 ab Lager in Wiesbaden.

Spannkraft:	3300
Spannelemente für:	Vorrichtung
Klemmkörper aus:	Stahl
Spannart:	Außen-spannen
Werkstück Anzahl:	Einzelteilspannung
Gewindegröße:	M6

Weiterführende Links zu "X50506 - Formschluss-Spannexzenter M6"

mehr

CAD Dateien "X50506 - Formschluss-Spannexzenter M6"

X50506.STEP

mehr

Detaillierte Produktbeschreibung "X50506 - Formschluss-Spannexzenter M6"

Das Patent unserer Spannvorrichtung ist die Schraube mit dem exzentrischen Kopf.

In Kombination mit einer Klemmscheibe aus leicht bearbeitbarem Automatenstahl wird aus der Exzenter Spannklemme die Spannklemme für leicht verformbare oder ungewöhnliche Werkstücke.

Durch Einfräsen der Werkstückkontur in die Klemmscheibe erhält man eine formschlüssige Klemmung, die weniger Spannkraft erfordert und diese auf eine größere Klemmfläche verteilt.

Der Exzenter bewirkt die Spannbewegung und die Spannkraft (bis 27 kN = 2,7 t).

• Die geringe Bauhöhe ermöglicht das problemlose Bearbeiten der Werkstückoberfläche

• Bei der CNC-Programmierung muss keine Rücksicht auf die Lage der Spannpratzen genommen werden

• Platzsparende Mehrfachspannung durch die geringen Baumaße

• Kostengünstig

• Erhältlich in den Gewindegrößen M6, M10, M12, M16

Material:

• Schraube: 10.9 Stahl brüniert

• Spannscheibe: Automatenstahl (bearbeitbar)

Verwendung:

• Mit 1-2 Spannklemmen spannen Sie jedes beliebig geformte Werkstück gegen Ihren Anschlag

• für Vorrichtungplatten
