X95145 - VS-Klemme, gezahnt, 30-35mm

10% Online-Rabatt

79,95 € * 88,83 € * (10% gespart)
Inhalt: 1 Stück

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-2 Werktage

  • X95145
  • 4046368951451
Kanten: gezahnt Abstand zur Mitte: 30-35mm Stärke: 10mm Spannkraft: max. 18kN mehr

Kanten: gezahnt

Abstand zur Mitte: 30-35mm

Stärke: 10mm

Spannkraft: max. 18kN

Spannkraft: 18000
Spannelemente für: Vorrichtung
Klemmkörper aus: Stahl
Spannart: Außen-spannen
Werkstück Anzahl: Einzelteilspannung
Gewindegröße: M12
Weiterführende Links zu "X95145 - VS-Klemme, gezahnt, 30-35mm"
CAD Dateien "X95145 - VS-Klemme, gezahnt, 30-35mm"
X95145.STEP
Detaillierte Produktbeschreibung "X95145 - VS-Klemme, gezahnt, 30-35mm"

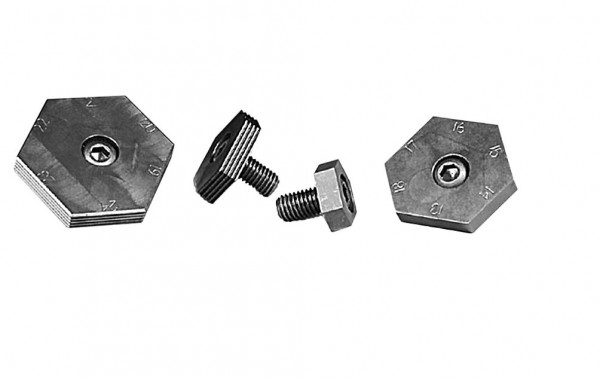

Das Patent unserer Spannvorrichtung ist die Schraube mit dem exzentrischen Kopf.

In Kombination mit den variablen Sechskantklemmscheiben lassen sich Kosten und Aufwand von Spannvorrichtungen reduzieren, ohne eine Bohrung versetzen zu müssen. Dadurch ermöglichen sie die Überbrückung des Spannbereichs bis 24 mm. Dies geschieht durch einfaches Drehen der variablen Sechskant-Klemme, deren 6 Kanten einen jeweils 1 mm unterschiedlichen Abstand zur Schraubenmitte aufweisen.

VS-Klemmen gibt es mit glatter Kante für bearbeitete Flächen und mit einer gezahnter Kante für Gußteile bzw. für unbearbeitete Flächen. Der Exzenter bewirkt die Spannbewegung und die Spannkraft (bis 27 kN = 2,7 t).

Die geringe Bauhöhe ermöglicht das problemlose Bearbeiten der Werkstückoberfläche

Bei der CNC-Programmierung muss keine Rücksicht auf die Lage der Spannpratzen genommen werden

Platzsparende Mehrfachspannung durch die geringen Baumaße

Kostengünstig

Erhältlich in Gewindegröße M12

Ideal für Rasterplatten

Material:

Schraube: 10.9 Stahl brüniert

Spannscheibe: Stahl gehärtet

Verwendung:

Mit 1-2 Spannklemmen Spannen Sie jedes beliebig geformte Werkstück gegen Ihren Anschlag

Für Vorrichtungs- und Rasterplatten

Lieferumfang "X95145 - VS-Klemme, gezahnt, 30-35mm"

1 Stück pro Pack mit Spannschraube

Ersatz "X95145 - VS-Klemme, gezahnt, 30-35mm"

Exzenterschrauben M12 X50371
