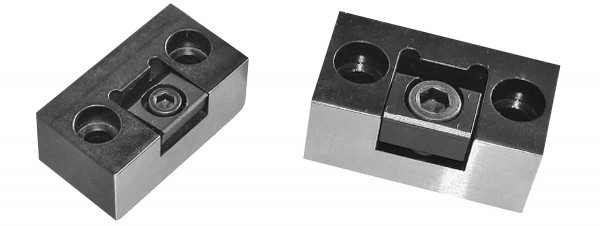

X56230 - Pitbull-Kombi-Spannklemme M10
X56230 - Pitbull-Kombi-Spannklemme M10
Vorschau: X56230 - Pitbull-Kombi-Spannklemme M10 Vorschau: X56230 - Pitbull-Kombi-Spannklemme M10


X56230 - Pitbull-Kombi-Spannklemme M10

Mitee Bite Products LLC

10% Online-Rabatt

203,87 € * 226,52 € * (10% gespart)
Inhalt: 1 Stück

zzgl. MwSt. zzgl. Versandkosten

Lieferbar in 3 bis 4 Wochen

  • Artikel-Nr.: X56230
  • EAN 4,04637E+12
Beschreibung Video CAD Dateien Detaillierte Produktbeschreibung Lieferumfang Ersatz
Beschreibung
Die X56230 ist eine Mitee-Bite Pitbull Kombi-Spannklemme M10 — einsetzbar auf... mehr
Menü schließen

Die X56230 ist eine Mitee-Bite Pitbull Kombi-Spannklemme M10 — einsetzbar auf Vorrichtungsplatten und Maschinentischen mit T-Nuten. Der gehärtete Langloch-Grundkörper sitzt direkt in der T-Nut ohne separate Nutensteine. Spannkraft 26 kN (2,6 t), Anzugsmoment 40,6 Nm, Klemmbreite 25,4 mm, Klemmweg 1,27 mm, Befestigungsschraube M10. Material: Grundkörper Stahl einsatzgehärtet, Klemmstück Werkzeugstahl. Liefereinheit: 1 Stück.

Aktiver Niederzug durch Pitbull-Keilgeometrie bei 26 kN — Werkstück sitzt plan und rutschfest. Rechtwinklig geschliffene Rückseite des Grundkörpers als Werkstückanschlag bei Mehrfachspannung nutzbar. Montageschrauben im Lieferumfang. Einsatz auf Maschinentischen, Rasterplatten und Aufspannwürfeln ohne separate Vorrichtungsplatte.

IBT ist Exklusivdistributor von Mitee-Bite für Deutschland und Österreich und führt die X56230 ab Lager in Wiesbaden.

Spannkraft: 40600
Spannelemente für: Maschinentisch
Klemmkörper aus: Stahl
Spannart: Außen-spannen
Werkstück Anzahl: Einzelteilspannung
Gewindegröße: M10
Weiterführende Links zu "X56230 - Pitbull-Kombi-Spannklemme M10"
Video
mehr
Video "X56230 - Pitbull-Kombi-Spannklemme M10"
CAD Dateien
mehr
CAD Dateien "X56230 - Pitbull-Kombi-Spannklemme M10"
X56230.STEP
Detaillierte Produktbeschreibung
mehr
Detaillierte Produktbeschreibung "X56230 - Pitbull-Kombi-Spannklemme M10"

Pitbull® KombiSpannklemmen ermöglichen hohe Klemmkräfte bis zu 26 kN. Die rechtwinklig geschliffene Rückseite kann bei Mehrfachspannung als Werkstückanschlag verwendet werden. Die Angriffshöhe der Klemmscheibe lässt sich durch die Tiefe der Montagenut verändern.

Pitbull® Kombispannklemmen erhalten Sie in zwei Größen mit Klemmkräften von 16 kN bzw. 26 kN.

Material:

• Grundkörper: Kohlenstoffstahl C1018

• Klemmkörper: Werkzeugstahl A2

• Schraube: DIN912 12.9

• O-Ring: Gummi - ölfest

Verwendung:

• Zum Spannen von Werkstücken zur zweiten Bearbeitung

• Ideal für Mehrfachspannungen

• Für den Maschinentisch

Lieferumfang
mehr
Lieferumfang "X56230 - Pitbull-Kombi-Spannklemme M10"

1 Stück

pro Pack

Ersatz
mehr
Ersatz "X56230 - Pitbull-Kombi-Spannklemme M10"

X26078
