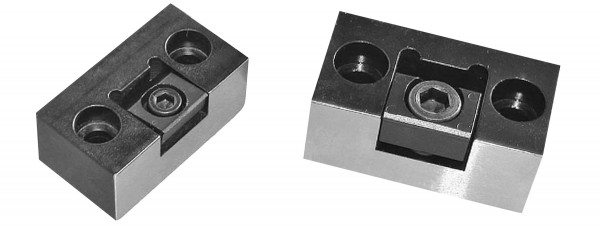

X56220 - Pitbull Kombi-Spannklemme M8

115,96 € *
Inhalt: 1 Stück

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-2 Werktage

  • X56220
  • 4046368562206
Spannkraft: 16kN Anzugsmoment: 22,5Nm L: 57,1mm B: 31,242mm H: 25,1mm... mehr

Spannkraft: 16kN

Anzugsmoment: 22,5Nm

L: 57,1mm

B: 31,242mm

H: 25,1mm

K: 15,7mm

L1: 38,1mm

Klemmweg S: 0,61mm

Bef. Schraube: M8

Klemmbreite: 19,1mm

Gewinde: M6

Spannkraft: 22500
Spannelemente für: Maschinentisch
Klemmkörper aus: Stahl
Spannart: Außen-spannen
Werkstück Anzahl: Einzelteilspannung
Gewindegröße: M8
Weiterführende Links zu "X56220 - Pitbull Kombi-Spannklemme M8"
Video "X56220 - Pitbull Kombi-Spannklemme M8"
CAD Dateien "X56220 - Pitbull Kombi-Spannklemme M8"
X56220.STEP
Detaillierte Produktbeschreibung "X56220 - Pitbull Kombi-Spannklemme M8"

Pitbull® KombiSpannklemmen ermöglichen hohe Klemmkräfte bis zu 26 kN. Die rechtwinklig geschliffene Rückseite kann bei Mehrfachspannung als Werkstückanschlag verwendet werden. Die Angriffshöhe der Klemmscheibe lässt sich durch die Tiefe der Montagenut verändern.

Pitbull® Kombispannklemmen erhalten Sie in zwei Größen mit Klemmkräften von 16 kN bzw. 26 kN.

Material:

Grundkörper: Kohlenstoffstahl C1018

Klemmkörper: Werkzeugstahl A2

Schraube: DIN912 12.9

O-Ring: Gummi - ölfest

Verwendung:

Zum Spannen von Werkstücken zur zweiten Bearbeitung

Ideal für Mehrfachspannungen

Für den Maschinentisch

Lieferumfang "X56220 - Pitbull Kombi-Spannklemme M8"

1 Stück

pro Pack
