X56240 - Pitbull Kombi-Spannklemme M12
X56240 - Pitbull Kombi-Spannklemme M12
X56240 - Pitbull Kombi-Spannklemme M12
Vorschau: X56240 - Pitbull Kombi-Spannklemme M12 Vorschau: X56240 - Pitbull Kombi-Spannklemme M12 Vorschau: X56240 - Pitbull Kombi-Spannklemme M12


X56240 - Pitbull Kombi-Spannklemme M12

Mitee Bite Products LLC

10% Online-Rabatt

139,02 € * 154,47 € * (10% gespart)
Inhalt: 1 Stück

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-2 Werktage

  • Artikel-Nr.: X56240
  • EAN 4,04637E+12
Beschreibung CAD Dateien Detaillierte Produktbeschreibung Lieferumfang Ersatz Zubehör
Beschreibung

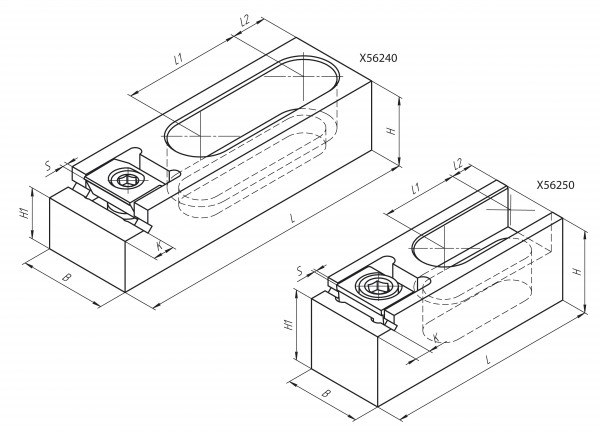

für T-Nut: 14, 16, 18 Spannkraft: 16kN L: 103,6mm B: 31,7mm H: 25,1mm... mehr
Menü schließen

für T-Nut: 14, 16, 18

Spannkraft: 16kN

L: 103,6mm

B: 31,7mm

H: 25,1mm

H1:18,542mm -0,013

K: 9,1mm

L1: 43,2mm

L2: 12,7mm

Bef. Schraube: M12

Klemmbreite: 19,1mm

Gewinde: M6

St./Pack: 1

KW: 0,61mm

Besteht aus Grundkörper, Pitbullklemme, Schraube & O-Ring

Spannkraft: 16000
Spannelemente für: Maschinentisch
Klemmkörper aus: Stahl
Spannart: Außen-spannen
Werkstück Anzahl: Einzelteilspannung
Gewindegröße: M12
Weiterführende Links zu "X56240 - Pitbull Kombi-Spannklemme M12"
CAD Dateien
mehr
CAD Dateien "X56240 - Pitbull Kombi-Spannklemme M12"
X56240.STEP
Detaillierte Produktbeschreibung
mehr
Detaillierte Produktbeschreibung "X56240 - Pitbull Kombi-Spannklemme M12"

In Verbindung mit einem LanglochGrundkörper lässt sich die Pitbull®Spannklemme auf Vorrichtungsplatten,

Maschinentischen mit T-Nuten, Rasterplatten und Aufspannwürfeln einsetzen.

Pitbull® UniversalSpannklemmen haben einen gehärteten LanglochGrundkörper. Die Auflagefäche ist geschliffen.

• Hohe Klemmkräfte

• Präzise geschliffene Auflagefläche

• Durch den Abstand zur Tischplatte können die Werkstücke durchbohrt und durchfräst werden

• in 2 Ausfürhungen erhältlich

Material:

• Pitbull Klemme: Werkzeugstahl A2

• Grundkörper: Kohlenstoffstahl C1018

• Schraube: Stahl 12.9

• O-Ring: Gummi ölfest

Verwendung:

• Zum Spannen von Rohteilen oder zur zweiten Bearbeitung

• Für den Maschinentisch

Lieferumfang
mehr
Lieferumfang "X56240 - Pitbull Kombi-Spannklemme M12"

1 Stück pro Pack

Ersatz
mehr
Ersatz "X56240 - Pitbull Kombi-Spannklemme M12"

X26058

Zubehör
mehr
Zubehör "X56240 - Pitbull Kombi-Spannklemme M12"

X26051
