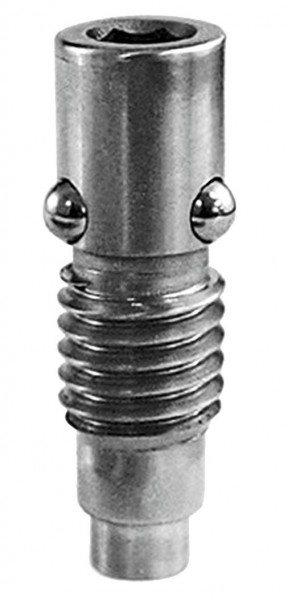

X11612 - Quickpin M12

10% Online-Rabatt

111,31 € * 123,68 € * (10% gespart)
Inhalt: 1 Stück

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-2 Werktage

  • X11612
  • 4046368116126
Quickpin M12 mehr

Quickpin M12

Spannkraft: 13000
Spannelemente für: Vorrichtung
Klemmkörper aus: Stahl
Spannart: Innen-spannen
Werkstück Anzahl: Einzelteilspannung
Gewindegröße: M12
Weiterführende Links zu "X11612 - Quickpin M12"
Video "X11612 - Quickpin M12"
CAD Dateien "X11612 - Quickpin M12"
X11612.STEP
Detaillierte Produktbeschreibung "X11612 - Quickpin M12"

Ursprünglich entwickelt für das Spannen von großen Flugzeugteilen für die Hochgeschwindigkeitsbearbeitung.

Einfacher, steifer, schneller und preisgünstiger als andere Systeme

Alle Teile aus rostfreiem Stahl, gehärtet und angelassen auf HRc50

Ideal für preisgünstige Schnellwechselsysteme mit

+/ 0,005mm Positioniergenauigkeit bei Verwendung mit Passstift und Schwertbolzen

Passende Buchsen für Wechselvorrichtungen lieferbar

5-Seitenbearbeitung ohne Störkanten

Spannkraft bis zu 13kN

Nur 2 Umdrehungen für Lösen und Spannen

Material:

Quickpin: rostfreier Stahl

Verwendung:

Zum Innenspannen von Rohteilen oder zur zweiten Bearbeitung direkt auf dem Maschinentisch oder auf der Vorrichtungsplatte in Bohrung Ø12mm

Lieferumfang "X11612 - Quickpin M12"

1 Stück pro Pack
