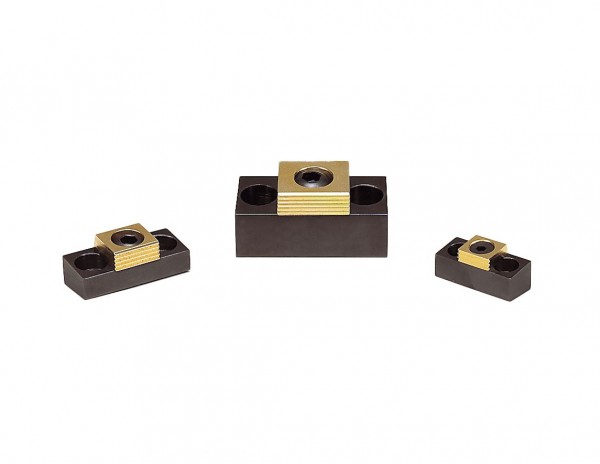

X54116 - Kombi-Niederzug-Spannpratze M16

10% Online-Rabatt

177,32 € * 197,02 € * (10% gespart)
Inhalt: 1 Stück

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-2 Werktage

  • X54116
  • 4046368541164
Spannkraft: 26,7kN Anzugsmoment: 135Nm L: 75mm L1: 50,8mm L2: 38,1mm... mehr

Spannkraft: 26,7kN

Anzugsmoment: 135Nm

L: 75mm

L1: 50,8mm

L2: 38,1mm

B: 38,1mm

H: 25,2mm

H1: 31,75mm

H2: 12,7mm

H3 max.: 43,2mm

S: 3,3mm

D: M12

S1: 2,5mm

SW: 10mm

SW1: 12mm

Exzenterschraube: M12 (X50374)

St./Pack: 1

Spannkraft: 26700
Spannelemente für: Vorrichtung
Klemmkörper aus: Stahl
Spannart: Außen-spannen
Gewindegröße: M16
Werkstück Anzahl: Einzelteilspannung, Mehrf
Weiterführende Links zu "X54116 - Kombi-Niederzug-Spannpratze M16"
CAD Dateien "X54116 - Kombi-Niederzug-Spannpratze M16"
X54116.STEP
Detaillierte Produktbeschreibung "X54116 - Kombi-Niederzug-Spannpratze M16"

NiederzugSpannpratzen drücken das Werkstück fest auf die Unterlage (NiederzugEfekt) und erzeugen so eine feste, sichere Spannung. Die Vorderseite der Pratze dient zum Spannen, die Rückseite kann als Anschlag verwendet werden.

Platzsparende Mehrfachspannung

Klemmscheibe mit gezahnter Fläche für Rohteile und glatter Fläche für bearbeitete Teile

Montage in einer Nut mit der Breite B (+0,05)

Die Angrifshöhe des Klemmstücks kann durch die Tiefe der Nut verändert werden

Körper und Klemmscheibe einsatzgehärtet

Material:

Grundkörper: Stahl

Klemmscheibe: Stahl gehärtet

Exzenterschraube: Stahl brüniert

Montageschrauben: DIN912 10.9

Verwendung:

Zum Spannen von Rohteilen und Werkstücken zur zweiten Bearbeitung

Ideal für Mehrfachspannungen

Für Vorrichtungplatten

Lieferumfang "X54116 - Kombi-Niederzug-Spannpratze M16"

1 Stück

pro Pack

Ersatz "X54116 - Kombi-Niederzug-Spannpratze M16"

Ersatzschraube:

X50374

Vierkantscheibe:
