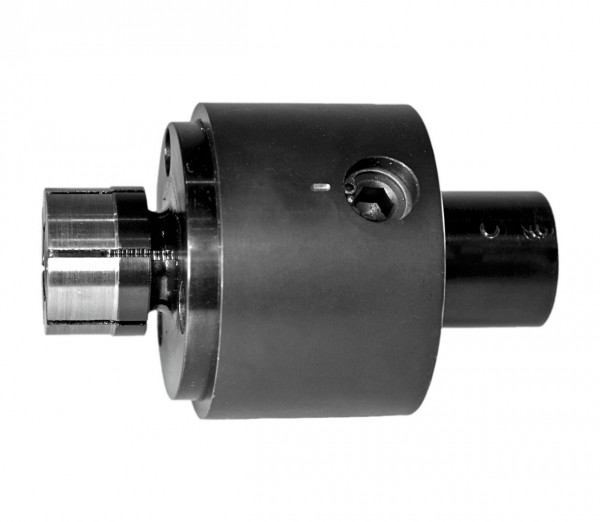

X34512 - Spanndornaufnahme M12 Fräsausführung

205,86 € *
Inhalt: 1 Stück

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-2 Werktage

  • X34512
  • 4046368345120
Montageschrauben und Spanndorn sind nicht erhalten. mehr

Montageschrauben und Spanndorn sind nicht erhalten.

Spannelemente für: Vorrichtung
Klemmkörper aus: Stahl
Spannart: Innen-spannen
Werkstück Anzahl: Einzelteilspannung
Gewindegröße: M12
Weiterführende Links zu "X34512 - Spanndornaufnahme M12 Fräsausführung"
CAD Dateien "X34512 - Spanndornaufnahme M12 Fräsausführung"
X34512.STEP
Detaillierte Produktbeschreibung "X34512 - Spanndornaufnahme M12 Fräsausführung"

Der XPA Spanndorn für Werkstücke mit Durchgangsbohrungen kann, mit Hilfe unserer Spanndornaufnahme, auch für Sacklochbohrungen verwendet werden. Diese Aufnahmen besitzen eine Mechanik, die über einen Nocken und einen Schiebezylinder die für die Dornspreizung notwendige Axialbewegung ausführt. Hierfür genügt eine 90 Grad Drehung der seitlichen Innensechskantschraube. Die Spanndornaufnahme ist geeignet für die sechs Dorngrößen für Spanndurchmesser von 4,1mm bis 35,3mm. Der Verwender bringt die jeweiligen Montagebohrungen für die verwendeten Spanndorne ein. Für das Umrüsten auf andere Spanndorngrößen sind Ersatzzylinder mit den jeweiligen Gewinden lieferbar.

Material:

Grundkörper: 12L14 - Automatenstahl

Nockenmechanismus Stahl gehärtet

Verwendung:

Der Verwender bringt die jeweiligen Montagebohrungen für die verwendeten Spanndorne ein. Für das Umrüsten auf andere Spanndorngrößen sind Ersatzzylinder mit den jeweiligen Gewinden lieferbar

Die Fräsausführung der Spanndornaufnahme kann horizontal oder vertikal eingesetzt werden

Die Aufnahme sitzt wahlweise auf der Vorrichtungsplatte oder mit T-Nut Muttern auf dem Maschinentisch oder, ganz einfach, im Maschinenschraubstock

Die Drehausführung kommt mit einem 25mm Einspannschaft

für Vorrichtungplatten und Drehmaschinen

Lieferumfang "X34512 - Spanndornaufnahme M12 Fräsausführung"

1 Stück pro Pack

Hinweis "X34512 - Spanndornaufnahme M12 Fräsausführung"

Den Spanndorn ca. 0,1 mm (Spannweg) über den Durchmesser im Ruhestand weiten. Nun wird der Spanndorn auf einer Dreh- oder Fräsmaschine auf den Innendurchmesser des Werkstückes bearbeitet.

Der

Ersatz "X34512 - Spanndornaufnahme M12 Fräsausführung"

Ersatzzylinder

M12 X34012
