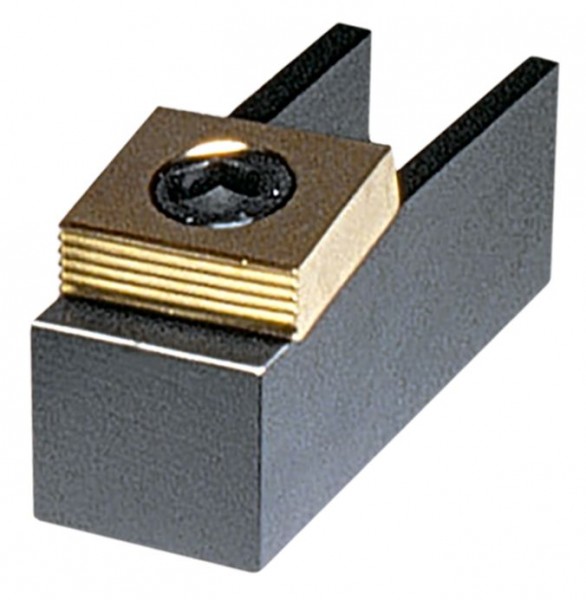

X53170 - Multi-Spanneinheit M16

10% Online-Rabatt

265,36 € * 294,84 € * (10% gespart)
Inhalt: 1 Stück

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-2 Werktage

  • X53170
  • 4046368531707
Typ: Spanneinheit Spannkraft: 26,7kN L: 107mm B: 38,1mm H: 41,2mm H1... mehr

Typ: Spanneinheit

Spannkraft: 26,7kN

L: 107mm

B: 38,1mm

H: 41,2mm

H1-0,013: 35mm

L3: 9,4mm

L1: 46,2mm

L2: -

A: M16

Inbus: 12mm

Langloch: offen

Spannkraft: 26700
Spannelemente für: Maschinentisch
Klemmkörper aus: Stahl
Spannart: Außen-spannen
Werkstück Anzahl: Einzelteilspannung
Gewindegröße: M16
Weiterführende Links zu "X53170 - Multi-Spanneinheit M16"
CAD Dateien "X53170 - Multi-Spanneinheit M16"
X53170.STEP
Detaillierte Produktbeschreibung "X53170 - Multi-Spanneinheit M16"

Mit zwei Anschlagelementen und einem oder zwei Spannelementen kann man sich seine Spannvorrichtung kostengünstig maßschneidern - in Minutenschnelle mit Standardteilen!

Die Elemente werden in Gewindebohrungen oder mit T-Nutensteinen arretiert. Die gehärteten Auflagen sind geschliffen, so dass eine Austauschbarkeit mit anderen MiteeBite Auflagen-Elementen gewährleistet ist.

Kostengünstige, zeitsparende Herstellung einer Spezialspannvorrichtung aus Normteilen

Baukastensystem

Durch den Abstand zur Tischplatte können die Werkstücke durchbohrt und durchfräst werden

Kurze Werkstückwechselzeit

Spannkraft bis zu 27 kN (2.7 t)

Die Auflagen sind gehärtet und präzisionsgeschliffen

Material:

Klemmscheibe: Stahl gehärtet

Grundkörper: Kohlenstoffstahl C1018

Schraube: Stahl 12.9

T-Nutenstein: Stahl gehärtet

Verwendung:

Zum Spannen von Rohteilen oder zur zweiten Bearbeitung direkt auf dem Maschinentisch oder auf der Vorrichtungsplatte

Lieferumfang "X53170 - Multi-Spanneinheit M16"

1 Stück pro Pack

Ersatz "X53170 - Multi-Spanneinheit M16"

Ersatz-ExzenterSchrauben X50373
