X56250 - Pitbull Kombi-Spannklemme M16

10% Online-Rabatt

302,80 € * 336,44 € * (10% gespart)
Inhalt: 1 Stück

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-2 Werktage

  • X56250
  • 4046368562503

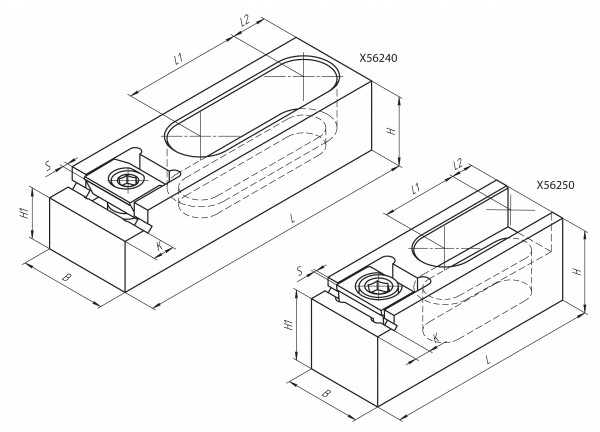

für T-Nut: 22, 24 Spannkraft: 26kN L: 107mm B: 38,1mm H: 40,9mm H... mehr

für T-Nut: 22, 24

Spannkraft: 26kN

L: 107mm

B: 38,1mm

H: 40,9mm

H1 :35mm -0,013

K: 9,1mm

L1: 38,6mm

G: 10,9mm

Bef. Schraube: M16

Klemmbreite: 25,4mm

Gewinde: M10

St./Pack: 1

KW: 1,27mm

Besteht aus Grundkörper, Pitbullklemme, Schraube & O-Ring

Spannkraft: 26000
Spannelemente für: Maschinentisch
Klemmkörper aus: Stahl
Spannart: Außen-spannen
Werkstück Anzahl: Einzelteilspannung
Gewindegröße: M16
Weiterführende Links zu "X56250 - Pitbull Kombi-Spannklemme M16"
CAD Dateien "X56250 - Pitbull Kombi-Spannklemme M16"
X56250.STEP
Detaillierte Produktbeschreibung "X56250 - Pitbull Kombi-Spannklemme M16"

In Verbindung mit einem LanglochGrundkörper lässt sich die Pitbull®Spannklemme auf Vorrichtungsplatten,

Maschinentischen mit T-Nuten, Rasterplatten und Aufspannwürfeln einsetzen.

Pitbull® UniversalSpannklemmen haben einen gehärteten LanglochGrundkörper. Die Auflagefäche ist geschliffen.

Hohe Klemmkräfte

Präzise geschliffene Auflagefläche

Durch den Abstand zur Tischplatte können die Werkstücke durchbohrt und durchfräst werden

in 2 Ausfürhungen erhältlich

Material:

Pitbull Klemme: Werkzeugstahl A2

Grundkörper: Kohlenstoffstahl C1018

Schraube: Stahl 12.9

O-Ring: Gummi ölfest

Verwendung:

Zum Spannen von Rohteilen oder zur zweiten Bearbeitung

Für den Maschinentisch

Lieferumfang "X56250 - Pitbull Kombi-Spannklemme M16"

1 Stück pro Pack
