X50206 - Exzenter-Spannklemme M6
X50206 - Exzenter-Spannklemme M6
X50206 - Exzenter-Spannklemme M6
X50206 - Exzenter-Spannklemme M6
X50206 - Exzenter-Spannklemme M6
Vorschau: X50206 - Exzenter-Spannklemme M6 Vorschau: X50206 - Exzenter-Spannklemme M6 Vorschau: X50206 - Exzenter-Spannklemme M6 Vorschau: X50206 - Exzenter-Spannklemme M6 Vorschau: X50206 - Exzenter-Spannklemme M6


X50206 - Exzenter-Spannklemme M6

10% Online-Rabatt

72,56 € * 80,62 € * (10% gespart)
Inhalt: 10 Stück (7,26 € * / 1 Stück)

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-2 Werktage

  • Artikel-Nr.: X50206
  • EAN 4046368502066
Beschreibung Video CAD Dateien Detaillierte Produktbeschreibung Lieferumfang Ersatz
Beschreibung
Die X50206 ist eine Mitee-Bite Exzenter-Spannklemme M6 für Vorrichtungsplatten. Die exzentrisch... mehr
Menü schließen

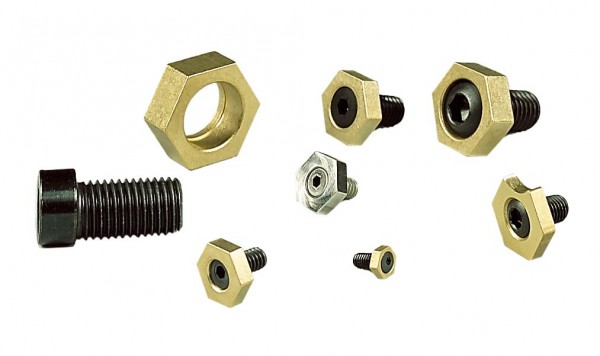

Die X50206 ist eine Mitee-Bite Exzenter-Spannklemme M6 für Vorrichtungsplatten. Die exzentrisch gelagerte Spannschraube klemmt das Werkstück durch Innensechskant-Drehung direkt auf der Vorrichtungsplatte. Spannkraft 3,4 kN, Anzugsmoment 8,5 Nm, Exzenterweg S1 1,01 mm, Gewindelänge 12 mm, Sechskantscheibe SW 16 mm, Scheibenhöhe 4,8 mm, Abstand A 7,8 mm. Material: Schraube 10.9 Stahl brüniert, Sechskantscheibe Messing. Liefereinheit: 10 Stück.

Die M6-Ausführung ist die meistgenutzte Größe für Standardteile auf CNC-Fräsmaschinen und Bearbeitungszentren. Geringe Bauhöhe erlaubt Mehrfachspannung auf engem Raum; mit Anschlagstiften und zwei Schrauben lassen sich auch unregelmäßig geformte Teile sicher klemmen.

IBT ist Exklusivdistributor von Mitee-Bite für Deutschland und Österreich und führt die X50206 ab Lager in Wiesbaden.

Spannkraft: 3400
Spannelemente für: Vorrichtung
Klemmkörper aus: Messing
Spannart: Außen-spannen
Werkstück Anzahl: Einzelteilspannung
Gewindegröße: M6
Weiterführende Links zu "X50206 - Exzenter-Spannklemme M6"
Video
mehr
Video "X50206 - Exzenter-Spannklemme M6"
CAD Dateien
mehr
CAD Dateien "X50206 - Exzenter-Spannklemme M6"

X50206.STEP

Detaillierte Produktbeschreibung
mehr
Detaillierte Produktbeschreibung "X50206 - Exzenter-Spannklemme M6"

Das Patent unserer Spannvorrichtung ist die Schraube mit dem exzentrischen Kopf.

Der Exzenter bewirkt die Spannbewegung und die Spannkraft (bis 27 kN = 2,7 t).

In Kombination mit der Messing Sechskantklemmscheibe spannen Sie beliebig geformte Werkstücke gegen Ihren Anschlag.

• Die geringe Bauhöhe ermöglicht das problemlose Bearbeiten der Werkstückoberfläche

• Bei der CNC-Programmierung muss keine Rücksicht auf die Lage der Spannpratzen genommen werden

• Platzsparende Mehrfachspannung durch die geringen Baumaße

• Kostengünstig

• Erhältlich in den Gewindegrößen M4*, M6*, M8*, M10, M12, M16

Material:

• Schraube: 10.9 Stahl brüniert

• Spannscheibe: Messing (Sechskant)

Verwendung:

• Mit 1-2 Spannklemmen spannen Sie jedes beliebig geformte Werkstück gegen Ihren Anschlag

• für Vorrichtungplatten

*Für aggressive Kühlmedien in rostfreier Ausführung erhältlich.

Lieferumfang
mehr
Lieferumfang "X50206 - Exzenter-Spannklemme M6"

1 Stück Exzenterstahlschraube, 1 Stück Sechskantmessingscheibe

Ersatz
mehr
Ersatz "X50206 - Exzenter-Spannklemme M6"

Exzenterschrauben X50365, Sechskantscheiben X10582
