X50208 - Exzenter-Spannklemme M8
X50208 - Exzenter-Spannklemme M8
X50208 - Exzenter-Spannklemme M8
X50208 - Exzenter-Spannklemme M8
X50208 - Exzenter-Spannklemme M8
Vorschau: X50208 - Exzenter-Spannklemme M8 Vorschau: X50208 - Exzenter-Spannklemme M8 Vorschau: X50208 - Exzenter-Spannklemme M8 Vorschau: X50208 - Exzenter-Spannklemme M8 Vorschau: X50208 - Exzenter-Spannklemme M8


X50208 - Exzenter-Spannklemme M8

10% Online-Rabatt

102,66 € * 114,07 € * (10% gespart)
Inhalt: 12 Stück (8,56 € * / 1 Stück)

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-2 Werktage

  • Artikel-Nr.: X50208
  • EAN 4046368502080
Beschreibung Video CAD Dateien Detaillierte Produktbeschreibung Lieferumfang Ersatz
Beschreibung
Die X50208 ist eine Mitee-Bite Exzenter-Spannklemme M8 für Vorrichtungsplatten. Spannkraft 3,6... mehr
Menü schließen

Die X50208 ist eine Mitee-Bite Exzenter-Spannklemme M8 für Vorrichtungsplatten. Spannkraft 3,6 kN, Anzugsmoment 11,3 Nm, Exzenterweg S1 1,01 mm, Gewindelänge 16 mm, Sechskantscheibe SW 20 mm, Scheibenhöhe 4,8 mm, Abstand A 10,2 mm. Material: Schraube 10.9 Stahl brüniert, Sechskantscheibe Messing. Liefereinheit: 12 Stück.

Für mittlere Werkstücke auf CNC-Fräsmaschinen und Bearbeitungszentren. Der Klemmabstand A = 10,2 mm bietet mehr Abstand zwischen Schraubenachse und Werkstückkante als M6 — geeignet wenn die Schraube etwas weiter vom Rand sitzen muss. Geringe Bauhöhe für Mehrfachspannung auf Vorrichtungsplatten ohne Störkante.

IBT ist Exklusivdistributor von Mitee-Bite für Deutschland und Österreich und führt die X50208 ab Lager in Wiesbaden.

Spannkraft: 3600
Spannelemente für: Vorrichtung
Klemmkörper aus: Messing
Spannart: Außen-spannen
Werkstück Anzahl: Einzelteilspannung
Gewindegröße: M8
Weiterführende Links zu "X50208 - Exzenter-Spannklemme M8"
Video
mehr
Video "X50208 - Exzenter-Spannklemme M8"
CAD Dateien
mehr
CAD Dateien "X50208 - Exzenter-Spannklemme M8"
X50208.STEP
Detaillierte Produktbeschreibung
mehr
Detaillierte Produktbeschreibung "X50208 - Exzenter-Spannklemme M8"

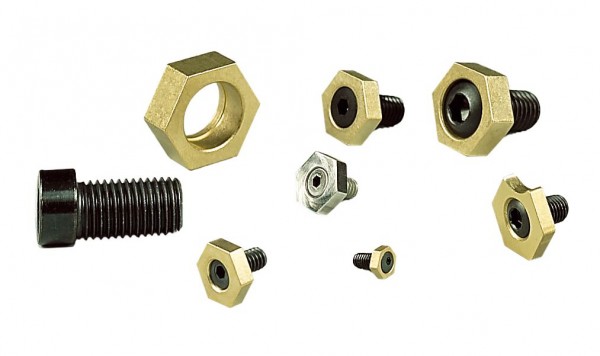

Das Patent unserer Spannvorrichtung ist die Schraube mit dem exzentrischen Kopf.

Der Exzenter bewirkt die Spannbewegung und die Spannkraft (bis 27 kN = 2,7 t).

In Kombination mit der Messing Sechskantklemmscheibe spannen Sie beliebig geformte Werkstücke gegen Ihren Anschlag.

• Die geringe Bauhöhe ermöglicht das problemlose Bearbeiten der Werkstückoberfläche

• Bei der CNC-Programmierung muss keine Rücksicht auf die Lage der Spannpratzen genommen werden

• Platzsparende Mehrfachspannung durch die geringen Baumaße

• Kostengünstig

• Erhältlich in den Gewindegrößen M4*, M6*, M8*, M10, M12, M16

Material:

• Schraube: 10.9 Stahl brüniert

• Spannscheibe: Messing (Sechskant)

Verwendung:

• Mit 1-2 Spannklemmen spannen Sie jedes beliebig geformte Werkstück gegen Ihren Anschlag

• für Vorrichtungplatten

*Für aggressive Kühlmedien in rostfreier Ausführung erhältlich.

Lieferumfang
mehr
Lieferumfang "X50208 - Exzenter-Spannklemme M8"

1 Stück Exzenterstahlschraube, 1 Stück Sechskantmessingscheibe

Ersatz
mehr
Ersatz "X50208 - Exzenter-Spannklemme M8"

Exzenterschrauben X50367, Sechskantscheiben X10584
