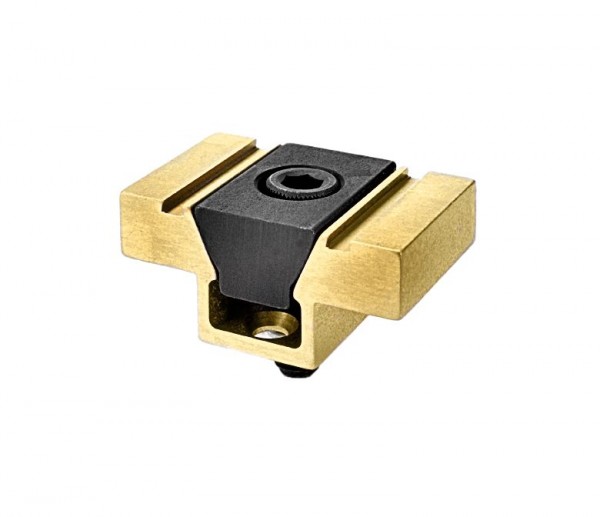

X80155 - Formschluss-Doppelkeilspanner M12 ohne Verriegelungsplatte

10% Online-Rabatt

134,98 € * 149,98 € * (10% gespart)
Inhalt: 1 Stück

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-2 Werktage

  • X80155
  • 4046368801558
Spannkraft: 15,58kN Anzugsmoment: 38,4Nm L: 76,2mm H : 38,1mm B: 47,5mm... mehr

Spannkraft: 15,58kN

Anzugsmoment: 38,4Nm

L: 76,2mm

H : 38,1mm

B: 47,5mm

B1: 30,48mm

L1: 30,86mm

H1: 19,1mm

L2: 15,7mm (L2 ist das Maß, das für die Ausfräsung zur Verfügung steht)

D1: M5

D: M12

Verriegelungsplatte: Nein

St./Pack : 1

Spannkraft: 15580
Spannelemente für: Vorrichtung
Klemmkörper aus: Aluminium
Werkstück Anzahl: Mehrfachspannung
Gewindegröße: M12
Spannart: Innen-spannen, Außen-span
Weiterführende Links zu "X80155 - Formschluss-Doppelkeilspanner M12 ohne Verriegelungsplatte"
Video "X80155 - Formschluss-Doppelkeilspanner M12 ohne Verriegelungsplatte"
CAD Dateien "X80155 - Formschluss-Doppelkeilspanner M12 ohne Verriegelungsplatte"
X80155.STEP
Detaillierte Produktbeschreibung "X80155 - Formschluss-Doppelkeilspanner M12 ohne Verriegelungsplatte"

Mit den Formschluss Doppelkeil Spannelementen lassen sich zwei Werkstücke gleichzeitig spannen.

Das ermöglicht Ihnen mehr Bauteile mit weniger Rüstzeit auf Ihre Vorrichtung zu spannen.

Der spezielle Stahlkeil spreizt das Aluminiumprofil und gewährleistet eine gleichmäßige Kraftverteilung zu beiden Seiten, was Ihnen die Möglichkeit gibt, Ihren Spannvorgang mit angetriebenen Werkzeugen noch einmal zu beschleunigen. Formschluss Doppelkeilspanner haben extra breite Backen, die sich entsprechend der Werkstückform fräsen lassen, um eine formschlüssige Spannung zu erhalten. Erhältlich in fünf Größen.

Die Mehrfachspannung minimiert den Platzbedarf und senkt so Nebenzeiten und Stückkosten

Preiswert

Sichere Spannung von Werkstücken mit ungewöhnlicher Kontur

Verspannungsfreie Spannung labiler Werkstücke

Hohe Spannkraft bis zu 27kN (2,7t)

Leicht zu automatisieren

Ideal für Bearbeitungszentren, Fräs und Bohrmaschinen

In 5 verschiedenen Größen erhältlich

Material:

Aluminiumprofil: 7075-T6 Aluminium

Stahlkeil: Automatenstahl

Schraube: 12.9 Stahl brüniert

Verriegelungsplatte: Aluminium

Verwendung:

Mit 2 passenden Anschlägen spannen Sie 2 Bauteile gleichzeitig

Zum Bearbeiten des Doppelkeilspanners benötigen Sie eine Verriegelungsplatte. Diese ist dabei oder kann separat bestellt werden. Sie hält die Backen während des Formfräsens positionsstabil und vibrationsfrei.

Für Vorrichtungplatten

*Auch in 190mm Länge (ungebohrt) erhältlich.

Lieferumfang "X80155 - Formschluss-Doppelkeilspanner M12 ohne Verriegelungsplatte"

1 Stück pro Pack

Hinweis "X80155 - Formschluss-Doppelkeilspanner M12 ohne Verriegelungsplatte"

Ohne Verrieglunsplatte
