X50512 - Formschluss-Spannexzenter M12

10% Online-Rabatt

107,48 € * 119,42 € * (10% gespart)
Inhalt: 4 Stück (26,87 € * / 1 Stück)

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-2 Werktage

  • X50512
  • 4046368505128
Spannkraft: 17,8kN Aufmaß A1: 7,6mm (max. mögliche Materialabnahme) Gewinde Ø D... mehr

Spannkraft: 17,8kN

Aufmaß A1: 7,6mm (max. mögliche Materialabnahme)

Gewinde Ø D : M12

Scheiben Ø D : 37,6mm

Scheibenhöhe H : 11,4mm

Gewindelänge L: 22,9mm

Exzenterweg S1: 2mm

SW: 8mm

St./Pack: 4

Spannkraft: 17800
Spannelemente für: Vorrichtung
Klemmkörper aus: Stahl
Spannart: Außen-spannen
Werkstück Anzahl: Einzelteilspannung
Gewindegröße: M12
Weiterführende Links zu "X50512 - Formschluss-Spannexzenter M12"
CAD Dateien "X50512 - Formschluss-Spannexzenter M12"
X50512.STEP
Detaillierte Produktbeschreibung "X50512 - Formschluss-Spannexzenter M12"

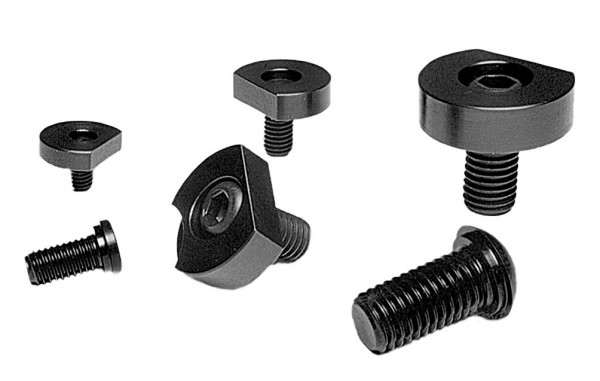

Das Patent unserer Spannvorrichtung ist die Schraube mit dem exzentrischen Kopf.

In Kombination mit einer Klemmscheibe aus leicht bearbeitbarem Automatenstahl wird aus der Exzenter Spannklemme die Spannklemme für leicht verformbare oder ungewöhnliche Werkstücke.

Durch Einfräsen der Werkstückkontur in die Klemmscheibe erhält man eine formschlüssige Klemmung, die weniger Spannkraft erfordert und diese auf eine größere Klemmfläche verteilt.

Der Exzenter bewirkt die Spannbewegung und die Spannkraft (bis 27 kN = 2,7 t).

Die geringe Bauhöhe ermöglicht das problemlose Bearbeiten der Werkstückoberfläche

Bei der CNC-Programmierung muss keine Rücksicht auf die Lage der Spannpratzen genommen werden

Platzsparende Mehrfachspannung durch die geringen Baumaße

Kostengünstig

Erhältlich in den Gewindegrößen M6, M10, M12, M16

Material:

Schraube: 10.9 Stahl brüniert

Spannscheibe: Automatenstahl (bearbeitbar)

Verwendung:

Mit 1-2 Spannklemmen spannen Sie jedes beliebig geformte Werkstück gegen Ihren Anschlag

für Vorrichtungplatten

Lieferumfang "X50512 - Formschluss-Spannexzenter M12"

4 Stück pro Pack sowie 1 Stück Spannschraube

Ersatz "X50512 - Formschluss-Spannexzenter M12"

Exzenterschrauben

M12 X50371
