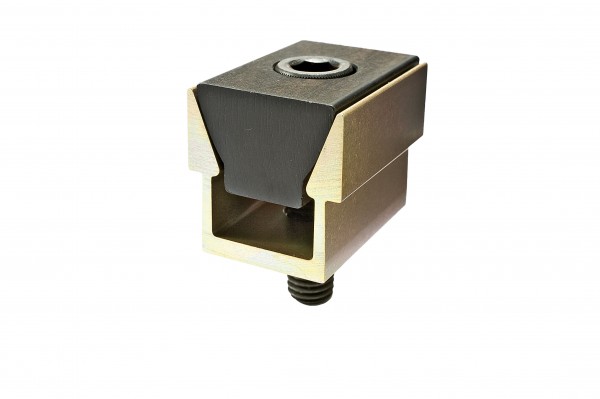

X80375 - Doppelkeilspanner M2,5

10% Online-Rabatt

98,33 € * 109,26 € * (10% gespart)
Inhalt: 6 Stück (16,39 € * / 1 Stück)

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-2 Werktage

  • X80375
  • 4046368803750
Spannkraft: 1,3kN Anzugsmoment: 1,5Nm B: 9,1mm H : 9,7mm H1: 9,5mm... mehr

Spannkraft: 1,3kN

Anzugsmoment: 1,5Nm

B: 9,1mm

H : 9,7mm

H1: 9,5mm

L: 11,9mm

B1: 7,9mm

H2: 4,7mm

Max. Spreizung: 10mm

Schraube: M2,5

Inbus: 2mm

B2: 9,5mm (Der Abstand zwischen den zwei Werkstücken)

St./Pack : 6

Spannkraft: 1300
Spannelemente für: Vorrichtung
Klemmkörper aus: Aluminium
Werkstück Anzahl: Mehrfachspannung
Gewindegröße: M2,5
Spannart: Innen-spannen, Außen-span
Weiterführende Links zu "X80375 - Doppelkeilspanner M2,5"
Video "X80375 - Doppelkeilspanner M2,5"
CAD Dateien "X80375 - Doppelkeilspanner M2,5"
X80375.STEP
Detaillierte Produktbeschreibung "X80375 - Doppelkeilspanner M2,5"

Mit den kompakten DoppelkeilSpannelementen lassen sich zwei Werkstücke gleichzeitig spannen.

Das ermöglicht Ihnen mehr Bauteile mit weniger Rüstzeit auf Ihre Vorrichtung zu spannen.

Der spezielle Stahlkeil spreizt das Aluminiumprofil und gewährleistet eine gleichmäßige Kraftverteilung zu beiden Seiten, damit haben Sie die Möglichkeit Ihren Spannvorgang mit angetriebenen Werkzeugen noch einmal zu beschleunigen.

Die Mehrfachspannung minimiert den Platzbedarf und senkt so Nebenzeiten und Stückkosten

Preiswert

Ideal für runde und flache Teile

Hohe Spannkraft bis zu 27kN (2,7t)

Leicht zu automatisieren

In 7 verschiedenen Größen erhältlich

Material:

Aluminiumprofil: 7075-T6 Aluminium

Stahlkeil: Automatenstahl

Schraube: 12.9 Stahl brüniert

Verwendung:

Mit 2 passenden Anschlägen spannen Sie 2 Bauteile gleichzeitig

Für Vorrichtungplatten

*Auch in 500mm Länge (ungebohrt) erhältlich.

Lieferumfang "X80375 - Doppelkeilspanner M2,5"

6 Stück pro Pack

Hinweis "X80375 - Doppelkeilspanner M2,5"

Im gespannten Zustand sollte das in der Tabelle angegebene Maß B1 max. erreicht werden.

Ersatz "X80375 - Doppelkeilspanner M2,5"

Doppelkeil-Aluprofil:

X60207

Doppelkeil-Stahlprofil:
