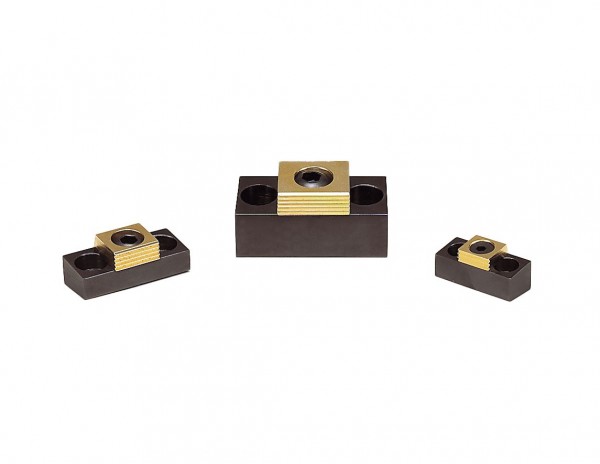

X54112 - Kombi-Niederzug-Spannpratze M12

10% Online-Rabatt

68,86 € * 76,51 € * (10% gespart)
Inhalt: 1 Stück

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-2 Werktage

  • X54112
  • 4046368541126
Spannkraft: 17,8kN Anzugsmoment: 88Nm L: 54mm L1: 33,5mm L2: 25,4mm... mehr

Spannkraft: 17,8kN

Anzugsmoment: 88Nm

L: 54mm

L1: 33,5mm

L2: 25,4mm

B: 25,4mm

H: 11,4mm

H1: 15,75mm

H2: 9,7mm

H3 max.: 24,4mm

S: 2,8mm

D: M10

S1: 2mm

SW: 7mm

SW1: 8mm

Exzenterschraube: M12 (X50371 / 4 Stk.)

St./Pack: 1

Spannkraft: 17800
Spannelemente für: Vorrichtung
Klemmkörper aus: Stahl
Spannart: Außen-spannen
Gewindegröße: M12
Werkstück Anzahl: Einzelteilspannung, Mehrf
Weiterführende Links zu "X54112 - Kombi-Niederzug-Spannpratze M12"
CAD Dateien "X54112 - Kombi-Niederzug-Spannpratze M12"
X54112.STEP
Detaillierte Produktbeschreibung "X54112 - Kombi-Niederzug-Spannpratze M12"

NiederzugSpannpratzen drücken das Werkstück fest auf die Unterlage (NiederzugEfekt) und erzeugen so eine feste, sichere Spannung. Die Vorderseite der Pratze dient zum Spannen, die Rückseite kann als Anschlag verwendet werden.

Platzsparende Mehrfachspannung

Klemmscheibe mit gezahnter Fläche für Rohteile und glatter Fläche für bearbeitete Teile

Montage in einer Nut mit der Breite B (+0,05)

Die Angrifshöhe des Klemmstücks kann durch die Tiefe der Nut verändert werden

Körper und Klemmscheibe einsatzgehärtet

Material:

Grundkörper: Stahl

Klemmscheibe: Stahl gehärtet

Exzenterschraube: Stahl brüniert

Montageschrauben: DIN912 10.9

Verwendung:

Zum Spannen von Rohteilen und Werkstücken zur zweiten Bearbeitung

Ideal für Mehrfachspannungen

Für Vorrichtungplatten

Lieferumfang "X54112 - Kombi-Niederzug-Spannpratze M12"

1 Stück

pro Pack

Ersatz "X54112 - Kombi-Niederzug-Spannpratze M12"

Ersatzschraube:

X50372

Vierkantscheibe:
