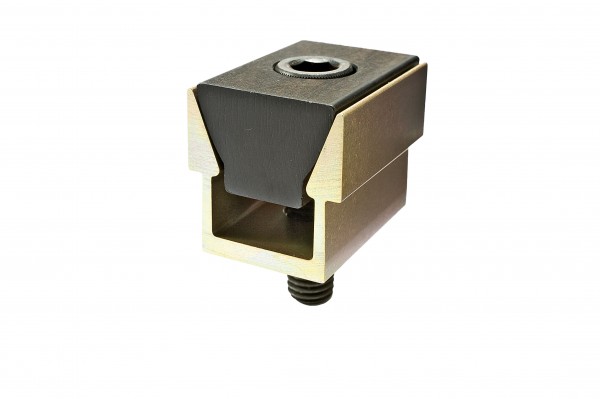

X82000 - Doppelkeilspanner M16
10% Online-Rabatt
zzgl. MwSt. zzgl. Versandkosten
Sofort versandfertig, Lieferzeit ca. 1-2 Werktage
- Artikel-Nr.: X82000
- EAN 4,04637E+12
Der X82000 ist ein Mitee-Bite Doppelkeilspanner M16 — die stärkste Ausführung für schwere und großformatige Werkstücke. Er klemmt zwei Werkstücke gleichzeitig von einer einzigen Montagebohrung aus: Zwei gegenläufige Keile spreizen sich beim Anziehen der M16-Schraube auseinander. Spannkraft 26,7 kN (2,7 t), Anzugsmoment 74,6 Nm, Breite B 49,7 mm, Werkstückabstand B2 50,8 mm, Spreizung 3,3 mm, Innensechskant 14 mm. Liefereinheit: 2 Stück.
Für schwere Schrupp- und Schwerzerspanung auf Bearbeitungszentren und Fräsmaschinen. Maximale Klemmkraft im Doppelkeilspanner-Sortiment — 26,7 kN für beide Werkstücke gleichzeitig mit einer Schraube. Material: Keilkörper Stahl einsatzgehärtet.
IBT ist Exklusivdistributor von Mitee-Bite für Deutschland und Österreich und führt den X82000 ab Lager in Wiesbaden.
| Spannkraft: | 26700 |
| Spannelemente für: | Vorrichtung |
| Klemmkörper aus: | Aluminium |
| Werkstück Anzahl: | Mehrfachspannung |
| Gewindegröße: | M16 |
| Spannart: | Innen-spannen, Außen-span |
Mit den kompakten DoppelkeilSpannelementen lassen sich zwei Werkstücke gleichzeitig spannen.
Das ermöglicht Ihnen mehr Bauteile mit weniger Rüstzeit auf Ihre Vorrichtung zu spannen.
Der spezielle Stahlkeil spreizt das Aluminiumprofil und gewährleistet eine gleichmäßige Kraftverteilung zu beiden Seiten, damit haben Sie die Möglichkeit Ihren Spannvorgang mit angetriebenen Werkzeugen noch einmal zu beschleunigen.
• Die Mehrfachspannung minimiert den Platzbedarf und senkt so Nebenzeiten und Stückkosten
• Preiswert
• Ideal für runde und flache Teile
• Hohe Spannkraft bis zu 27kN (2,7t)
• Leicht zu automatisieren
• In 7 verschiedenen Größen erhältlich
Material:
• Aluminiumprofil: 7075-T6 Aluminium
• Stahlkeil: Automatenstahl
• Schraube: 12.9 Stahl brüniert
Verwendung:
• Mit 2 passenden Anschlägen spannen Sie 2 Bauteile gleichzeitig
• Für Vorrichtungplatten
*Auch in 500mm Länge (ungebohrt) erhältlich.
Im gespannten Zustand sollte das in der Tabelle angegebene Maß B1 max. erreicht werden.
Doppelkeil-Aluprofil:
X60245
