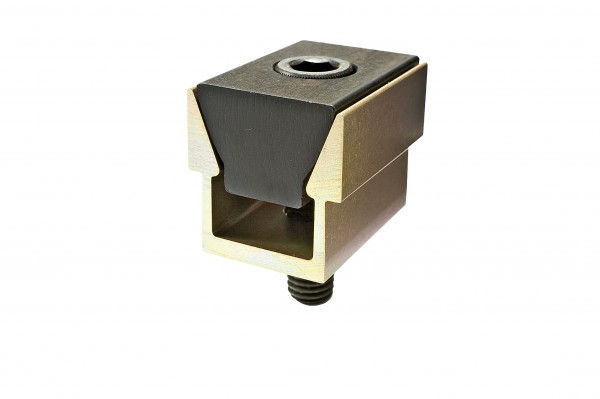

X81000 - Doppelkeilspanner M8

10% Online-Rabatt

79,68 € * 88,53 € * (10% gespart)
Inhalt: 4 Stück (19,92 € * / 1 Stück)

zzgl. MwSt. zzgl. Versandkosten

Lieferbar in 4 bis 6 Wochen

  • X81000
  • 4046368810000
Spannkraft: 8,9kN Anzugsmoment: 14,5Nm B: 24,8mm H : 25,9mm H1: 25,4mm... mehr

Spannkraft: 8,9kN

Anzugsmoment: 14,5Nm

B: 24,8mm

H : 25,9mm

H1: 25,4mm

L: 31,7mm

B1: 20,8mm

H2: 12,7mm

Max. Spreizung: 26,9mm

Schraube: M8

Inbus: 6mm

B2: 25,4mm (Der Abstand zwischen den zwei Werkstücken)

St./Pack : 4

Spannkraft: 8900
Spannelemente für: Vorrichtung
Klemmkörper aus: Aluminium
Werkstück Anzahl: Mehrfachspannung
Gewindegröße: M8
Spannart: Innen-spannen, Außen-span
Weiterführende Links zu "X81000 - Doppelkeilspanner M8"
Video "X81000 - Doppelkeilspanner M8"
CAD Dateien "X81000 - Doppelkeilspanner M8"
X81000.STEP
Detaillierte Produktbeschreibung "X81000 - Doppelkeilspanner M8"

Mit den kompakten DoppelkeilSpannelementen lassen sich zwei Werkstücke gleichzeitig spannen.

Das ermöglicht Ihnen mehr Bauteile mit weniger Rüstzeit auf Ihre Vorrichtung zu spannen.

Der spezielle Stahlkeil spreizt das Aluminiumprofil und gewährleistet eine gleichmäßige Kraftverteilung zu beiden Seiten, damit haben Sie die Möglichkeit Ihren Spannvorgang mit angetriebenen Werkzeugen noch einmal zu beschleunigen.

Die Mehrfachspannung minimiert den Platzbedarf und senkt so Nebenzeiten und Stückkosten

Preiswert

Ideal für runde und flache Teile

Hohe Spannkraft bis zu 27kN (2,7t)

Leicht zu automatisieren

In 7 verschiedenen Größen erhältlich

Material:

Aluminiumprofil: 7075-T6 Aluminium

Stahlkeil: Automatenstahl

Schraube: 12.9 Stahl brüniert

Verwendung:

Mit 2 passenden Anschlägen spannen Sie 2 Bauteile gleichzeitig

Für Vorrichtungplatten

*Auch in 500mm Länge (ungebohrt) erhältlich.

Lieferumfang "X81000 - Doppelkeilspanner M8"

4 Stück pro Pack

Hinweis "X81000 - Doppelkeilspanner M8"

Im gespannten Zustand sollte das in der Tabelle angegebene Maß B1 max. erreicht werden.

Ersatz "X81000 - Doppelkeilspanner M8"

Doppelkei-Aluprofil:

X60230

Doppel-Stahlprofil:
