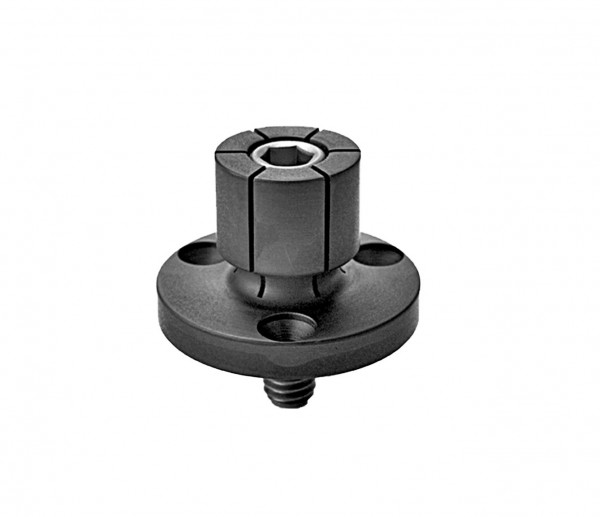

X38550 - Spanndorn 250,2-29,3mm

10% Online-Rabatt

1.248,59 € * 1.387,32 € * (10% gespart)
Inhalt: 1 Stück

zzgl. MwSt. zzgl. Versandkosten

Lieferbar in 4 bis 6 Wochen

  • X38550
  • 4046368385508
Spannkraft: 44,5kN D: 152,4h9 D1: 250,2mm D2: 29,3mm (kleinste Durchmesser,... mehr

Spannkraft: 44,5kN

D: 152,4h9

D1: 250,2mm

D2: 29,3mm (kleinste Durchmesser, auf den D1 gefräst oder gedreht werden kann)

D3: M16

D4-Bohrung/TK Ø: M6 / 133,5mm

H: 45,5mm

H1: 37,6mm

H2: 32,3mm

H3: 20mm

H4: 7,9mm

Material: Aluminium

Stk./Pack: 1

Spannkraft: 44500
Spannelemente für: Vorrichtung
Klemmkörper aus: Stahl
Spannart: Innen-spannen
Werkstück Anzahl: Einzelteilspannung
Gewindegröße: M16
Weiterführende Links zu "X38550 - Spanndorn 250,2-29,3mm"
CAD Dateien "X38550 - Spanndorn 250,2-29,3mm"
X38550.STEP
Detaillierte Produktbeschreibung "X38550 - Spanndorn 250,2-29,3mm"

Fast jedes Werkstück hat mindestens eine Bohrung. Diese eignet sich vorzüglich zum Spannen Ihres Werkstückes. Mit unseren XPA Spanndornen nutzen Sie diese Innenkonturen zum Spannen, meiden störende Spannelemente und bearbeiten 5-Seiten in einer Aufspannung. Wir liefern Ihnen die XPA Spanndorne in 12 Grundgrößen für Spanndurchmesser von 4,1 - 250* mm.

Da Sie sich den Spanndorn noch auf Ihr gewünschtes Maß bearbeiten müssen, können Sie (unter Einhaltung des min. Durchmessers) auch andere Konturen wie zB. einen Sechskant anbringen.

Der Durchmesser des Befestigungsflansches mit Passung h9 ist konzentrisch zum Spanndurchmesser, wodurch eine sehr gute Wiederholgenauigkeit gewährleistet wird.

5- Seitenbearbeitung möglich

Niedrige Bauweise

Platzsparend - keine störenden Spannpratzen

Leicht bearbeitbar: Spanndorne sind aus Automatenstahl und lassen sich daher problemlos auf den gewünschten Durchmesser/Kontur bearbeiten.

Leicht anwendbar

Material:

Grundkörper: 12L14 Automatenstahl (*38550 - Ø250mm - 7075-T6 Aluminium)

Spannschraube: 12.9 mit konischem, beschichtetem Innensechskant Kopf

Befestigungsschrauben: ISO 10642 - 8.8 (Senkkopf)

Verwendung:

Zum Innen-Spannen von Werkstücken bei der Zweitbearbeitung

Vor der Bearbeitung leicht vorspannen damit Flanken komplett am Werkstück anliegen

Spannbewegung mit Innensechskantschlüssel

Für Vorrichtungplatten

Lieferumfang "X38550 - Spanndorn 250,2-29,3mm"

1 Stück pro Pack

Hinweis "X38550 - Spanndorn 250,2-29,3mm"

Den Spanndorn ca. 0,1 mm (Spannweg) über den Durchmesser im Ruhestand weiten. Nun wird der Spanndorn auf einer Dreh- oder Fräsmaschine auf den Innendurchmesser des Werkstückes bearbeitet.

Der

Ersatz "X38550 - Spanndorn 250,2-29,3mm"

Spanndorn-Schraube:

X38072
