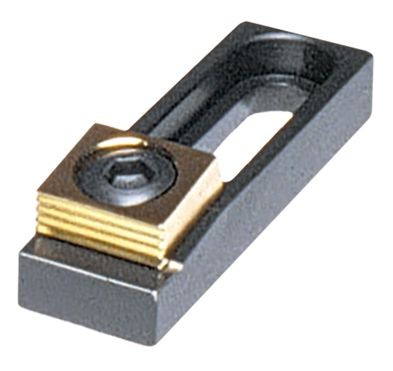

X53140 - Multi-Spanneinheit M10
X53140 - Multi-Spanneinheit M10
X53140 - Multi-Spanneinheit M10
X53140 - Multi-Spanneinheit M10
X53140 - Multi-Spanneinheit M10
Vorschau: X53140 - Multi-Spanneinheit M10 Vorschau: X53140 - Multi-Spanneinheit M10 Vorschau: X53140 - Multi-Spanneinheit M10 Vorschau: X53140 - Multi-Spanneinheit M10 Vorschau: X53140 - Multi-Spanneinheit M10


X53140 - Multi-Spanneinheit M10

Mitee Bite Products LLC

10% Online-Rabatt

93,02 € * 103,36 € * (10% gespart)
Inhalt: 1 Stück

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-2 Werktage

  • Artikel-Nr.: X53140
  • EAN 4046368531400
Beschreibung CAD Dateien Detaillierte Produktbeschreibung Lieferumfang Ersatz
Beschreibung
Typ: Spanneinheit Spannkraft: 8,9kN L: 63,5mm B: 19,1mm H: 15,8mm H1... mehr
Menü schließen

Typ: Spanneinheit

Spannkraft: 8,9kN

L: 63,5mm

B: 19,1mm

H: 15,8mm

H1-0,013: 11,68mm

L3: 8mm

L1: 21,1mm

L2: 13,5mm

A: M10

Inbus: 7mm

Langloch: geschlossen

Spannkraft: 8900
Spannelemente für: Maschinentisch
Klemmkörper aus: Stahl
Spannart: Außen-spannen
Werkstück Anzahl: Einzelteilspannung
Gewindegröße: M10
Weiterführende Links zu "X53140 - Multi-Spanneinheit M10"
CAD Dateien
mehr
CAD Dateien "X53140 - Multi-Spanneinheit M10"
X53140.STEP
Detaillierte Produktbeschreibung
mehr
Detaillierte Produktbeschreibung "X53140 - Multi-Spanneinheit M10"

Mit zwei Anschlagelementen und einem oder zwei Spannelementen kann man sich seine Spannvorrichtung kostengünstig maßschneidern – in Minutenschnelle mit Standardteilen!

Die Elemente werden in Gewindebohrungen oder mit T-Nutensteinen arretiert. Die gehärteten Auflagen sind geschliffen, so dass eine Austauschbarkeit mit anderen MiteeBite Auflagen-Elementen gewährleistet ist.

• Kostengünstige, zeitsparende Herstellung einer Spezialspannvorrichtung aus Normteilen

• Baukastensystem

• Durch den Abstand zur Tischplatte können die Werkstücke durchbohrt und durchfräst werden

• Kurze Werkstückwechselzeit

• Spannkraft bis zu 27 kN (2.7 t)

• Die Auflagen sind gehärtet und präzisionsgeschliffen

Material:

• Klemmscheibe: Stahl gehärtet

• Grundkörper: Kohlenstoffstahl C1018

• Schraube: Stahl 12.9

• T-Nutenstein: Stahl gehärtet

Verwendung:

• Zum Spannen von Rohteilen oder zur zweiten Bearbeitung direkt auf dem Maschinentisch oder auf der Vorrichtungsplatte

Lieferumfang
mehr
Lieferumfang "X53140 - Multi-Spanneinheit M10"

1 Stück pro Pack

Ersatz
mehr
Ersatz "X53140 - Multi-Spanneinheit M10"

Ersatz-Exzenterschrauben

X50368
