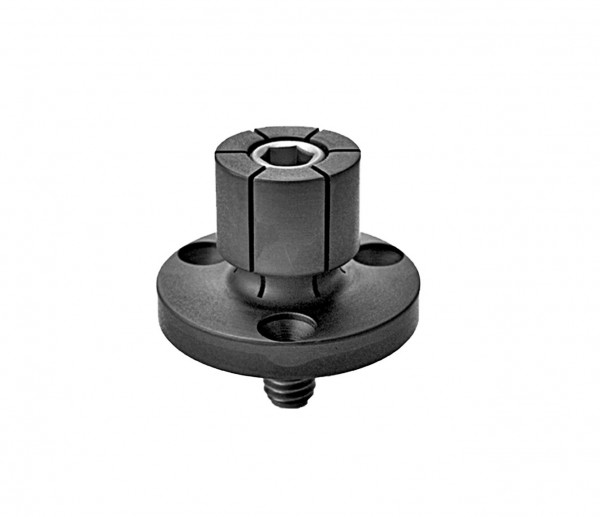

X38450 - Spanndorn 103-29,3mm

10% Online-Rabatt

326,88 € * 363,20 € * (10% gespart)
Inhalt: 1 Stück

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-2 Werktage

  • X38450
  • 4046368384501
Spannkraft: 44,5kN D: 132,9h9 D1: 103mm D2: 29,3mm (kleinste Durchmesser, auf... mehr

Spannkraft: 44,5kN

D: 132,9h9

D1: 103mm

D2: 29,3mm (kleinste Durchmesser, auf den D1 gefräst oder gedreht werden kann)

D3: M16

D4-Bohrung/TK Ø: M6 / 118mm

H: 45,5mm

H1: 37,6mm

H2: 32,3mm

H3: 20mm

H4: 7,9mm

Stk./Pack: 1

Spannkraft: 44500
Spannelemente für: Vorrichtung
Klemmkörper aus: Stahl
Spannart: Innen-spannen
Werkstück Anzahl: Einzelteilspannung
Gewindegröße: M16
Weiterführende Links zu "X38450 - Spanndorn 103-29,3mm"
Video "X38450 - Spanndorn 103-29,3mm"
CAD Dateien "X38450 - Spanndorn 103-29,3mm"
X38450.STEP
Detaillierte Produktbeschreibung "X38450 - Spanndorn 103-29,3mm"

Fast jedes Werkstück hat mindestens eine Bohrung. Diese eignet sich vorzüglich zum Spannen Ihres Werkstückes. Mit unseren XPA Spanndornen nutzen Sie diese Innenkonturen zum Spannen, meiden störende Spannelemente und bearbeiten 5-Seiten in einer Aufspannung. Wir liefern Ihnen die XPA Spanndorne in 12 Grundgrößen für Spanndurchmesser von 4,1 - 250* mm.

Da Sie sich den Spanndorn noch auf Ihr gewünschtes Maß bearbeiten müssen, können Sie (unter Einhaltung des min. Durchmessers) auch andere Konturen wie zB. einen Sechskant anbringen.

Der Durchmesser des Befestigungsflansches mit Passung h9 ist konzentrisch zum Spanndurchmesser, wodurch eine sehr gute Wiederholgenauigkeit gewährleistet wird.

5- Seitenbearbeitung möglich

Niedrige Bauweise

Platzsparend - keine störenden Spannpratzen

Leicht bearbeitbar: Spanndorne sind aus Automatenstahl und lassen sich daher problemlos auf den gewünschten Durchmesser/Kontur bearbeiten.

Leicht anwendbar

Material:

Grundkörper: 12L14 Automatenstahl (*38550 - Ø250mm - 7075-T6 Aluminium)

Spannschraube: 12.9 mit konischem, beschichtetem Innensechskant Kopf

Befestigungsschrauben: ISO 10642 - 8.8 (Senkkopf)

Verwendung:

Zum Innen-Spannen von Werkstücken bei der Zweitbearbeitung

Vor der Bearbeitung leicht vorspannen damit Flanken komplett am Werkstück anliegen

Spannbewegung mit Innensechskantschlüssel

Für Vorrichtungplatten

Lieferumfang "X38450 - Spanndorn 103-29,3mm"

1 Stück pro Pack

Hinweis "X38450 - Spanndorn 103-29,3mm"

Den Spanndorn ca. 0,1 mm (Spannweg) über den Durchmesser im Ruhestand weiten. Nun wird der Spanndorn auf einer Dreh- oder Fräsmaschine auf den Innendurchmesser des Werkstückes bearbeitet.

Der

Ersatz "X38450 - Spanndorn 103-29,3mm"

Spanndorn-Schraube:

X38072
