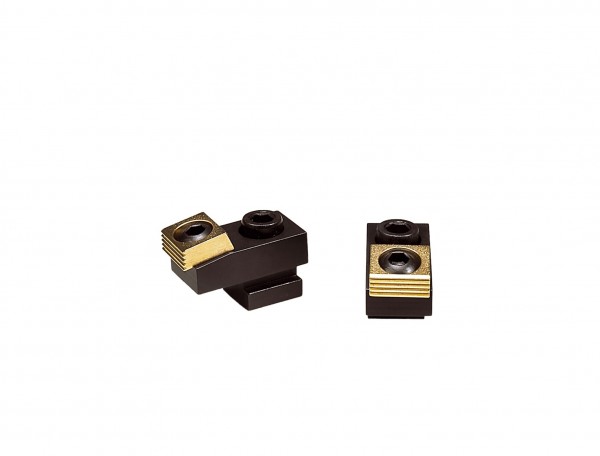

X54014 - Niederzug-Spannpratze - T-Nut 14mm
X54014 - Niederzug-Spannpratze - T-Nut 14mm
X54014 - Niederzug-Spannpratze - T-Nut 14mm
Vorschau: X54014 - Niederzug-Spannpratze - T-Nut 14mm Vorschau: X54014 - Niederzug-Spannpratze - T-Nut 14mm Vorschau: X54014 - Niederzug-Spannpratze - T-Nut 14mm


X54014 - Niederzug-Spannpratze - T-Nut 14mm

Mitee Bite Products LLC

10% Online-Rabatt

81,74 € * 90,82 € * (10% gespart)
Inhalt: 1 Stück

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-2 Werktage

  • Artikel-Nr.: X54014
  • EAN 4,04637E+12
Beschreibung Video CAD Dateien Detaillierte Produktbeschreibung Lieferumfang Ersatz
Beschreibung
 T-Nutenmaß:14mm  L: 50mm  B: 28,4mm  H: 16,0mm  H1: 12,7mm  L1:... mehr
Menü schließen

 T-Nutenmaß:14mm

 L: 50mm

 B: 28,4mm

 H: 16,0mm

 H1: 12,7mm

 L1: 25,5mm

 Spannweg: 2mm

Spannkraft: 18000
Spannelemente für: Maschinentisch
Klemmkörper aus: Stahl
Spannart: Außen-spannen
Werkstück Anzahl: Einzelteilspannung
Gewindegröße: M12
Weiterführende Links zu "X54014 - Niederzug-Spannpratze - T-Nut 14mm"
Video
mehr
Video "X54014 - Niederzug-Spannpratze - T-Nut 14mm"
CAD Dateien
mehr
CAD Dateien "X54014 - Niederzug-Spannpratze - T-Nut 14mm"
X54014.STEP
Detaillierte Produktbeschreibung
mehr
Detaillierte Produktbeschreibung "X54014 - Niederzug-Spannpratze - T-Nut 14mm"

Niederzug Spannpratze zur direkten Montage auf der Vorrichtungsplatte oder dem Maschinentisch. Durch den Niederzugefekt wird das Werkstück fest und sicher auf die Unterlage gepresst. Das Werkstück muß nicht rechtwinklig sein, da sich das Klemmstück der Winkellage anpasst.

• Für T-Nuten 14, 16 und 18mm oder die direkte Montage auf der Vorrichtungsplatte oder auf dem Maschinentisch

• Mit ExzenterSpannschraube M12

• Spannkraft max 18 kN

• Körper und Klemmscheibe einsatzgehärtet

• Klemmscheibe mit gezahnter Kante für Rohteile und glatter Kante für bearbeitete Teile

Material:

• Klemmscheibe: Stahl gehärtet

• Grundkörper: Kohlenstoffstahl C1018

• Schraube: Stahl 12.9

• T-Nutenstein: Stahl gehärtet

Verwendung:

• Zum Spannen von Rohteilen oder zur zweiten Bearbeitung direkt auf dem Maschinentisch oder auf der Vorrichtungsplatte

Lieferumfang
mehr
Lieferumfang "X54014 - Niederzug-Spannpratze - T-Nut 14mm"

1 Stück pro Pack

Ersatz
mehr
Ersatz "X54014 - Niederzug-Spannpratze - T-Nut 14mm"

Ersatzschraube M12 X50372
