X50207 - Exzenter-Spannklemme M8 in V2A
X50207 - Exzenter-Spannklemme M8 in V2A
X50207 - Exzenter-Spannklemme M8 in V2A
X50207 - Exzenter-Spannklemme M8 in V2A
X50207 - Exzenter-Spannklemme M8 in V2A
Vorschau: X50207 - Exzenter-Spannklemme M8 in V2A Vorschau: X50207 - Exzenter-Spannklemme M8 in V2A Vorschau: X50207 - Exzenter-Spannklemme M8 in V2A Vorschau: X50207 - Exzenter-Spannklemme M8 in V2A Vorschau: X50207 - Exzenter-Spannklemme M8 in V2A


X50207 - Exzenter-Spannklemme M8 in V2A

10% Online-Rabatt

133,29 € * 148,10 € * (10% gespart)
Inhalt: 4 Stück (33,32 € * / 1 Stück)

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-2 Werktage

  • Artikel-Nr.: X50207
  • EAN 4046368502073
Beschreibung Video CAD Dateien Detaillierte Produktbeschreibung Lieferumfang Ersatz
Beschreibung
Die X50207 ist eine Mitee-Bite Exzenter-Spannklemme M8 in V2A-Edelstahl für Vorrichtungsplatten... mehr
Menü schließen

Die X50207 ist eine Mitee-Bite Exzenter-Spannklemme M8 in V2A-Edelstahl für Vorrichtungsplatten — für korrosive Umgebungen und Nassbearbeitung. Spannkraft 3,6 kN, Anzugsmoment 11,3 Nm, Exzenterweg S1 1,01 mm, Gewindelänge 16 mm, Sechskantscheibe SW 20 mm. Schraube und Sechskantscheibe aus V2A-Stahl — vollständig rostbeständig. Liefereinheit: 4 Stück.

Identisches Exzenterprinzip wie die Standardausführung X50208 — jedoch für feuchte oder chemisch belastete Fertigungsumgebungen. Einsatz in Nassbearbeitungsprozessen, Lebensmitteltechnik und Medizintechnik, wo brünierter Stahl nicht geeignet ist. Abstand A = 10,2 mm zwischen Schraubenachse und Werkstückkante.

IBT ist Exklusivdistributor von Mitee-Bite für Deutschland und Österreich und führt die X50207 ab Lager in Wiesbaden.

Spannkraft: 3600
Spannelemente für: Vorrichtung
Klemmkörper aus: Messing
Spannart: Außen-spannen
Werkstück Anzahl: Einzelteilspannung
Gewindegröße: M8
Weiterführende Links zu "X50207 - Exzenter-Spannklemme M8 in V2A"
Video
mehr
Video "X50207 - Exzenter-Spannklemme M8 in V2A"
CAD Dateien
mehr
CAD Dateien "X50207 - Exzenter-Spannklemme M8 in V2A"
X50207.STEP
Detaillierte Produktbeschreibung
mehr
Detaillierte Produktbeschreibung "X50207 - Exzenter-Spannklemme M8 in V2A"

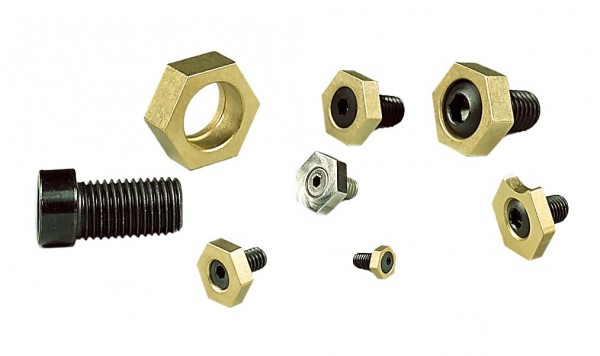

Das Patent unserer Spannvorrichtung ist die Schraube mit dem exzentrischen Kopf.

Der Exzenter bewirkt die Spannbewegung und die Spannkraft (bis 27 kN = 2,7 t).

In Kombination mit der Messing Sechskantklemmscheibe spannen Sie beliebig geformte Werkstücke gegen Ihren Anschlag.

• Die geringe Bauhöhe ermöglicht das problemlose Bearbeiten der Werkstückoberfläche

• Bei der CNC-Programmierung muss keine Rücksicht auf die Lage der Spannpratzen genommen werden

• Platzsparende Mehrfachspannung durch die geringen Baumaße

• Kostengünstig

• Erhältlich in den Gewindegrößen M4*, M6*, M8*, M10, M12, M16

Material:

• Schraube: V2A Stahl

• Spannscheibe: V2A Stahl (Sechskant)

Verwendung:

• Mit 1-2 Spannklemmen spannen Sie jedes beliebig geformte Werkstück gegen Ihren Anschlag

• für Vorrichtungplatten

*Für aggressive Kühlmedien in rostfreier Ausführung erhältlich.

Lieferumfang
mehr
Lieferumfang "X50207 - Exzenter-Spannklemme M8 in V2A"

1 Stück Exzenterstahlschraube, 1 Stück Sechskantmessingscheibe

Ersatz
mehr
Ersatz "X50207 - Exzenter-Spannklemme M8 in V2A"

Exzenterschrauben X50366, Sechskantscheiben X10585
