X50210 - Exzenter-Spannklemme M10
X50210 - Exzenter-Spannklemme M10
X50210 - Exzenter-Spannklemme M10
X50210 - Exzenter-Spannklemme M10
X50210 - Exzenter-Spannklemme M10
Vorschau: X50210 - Exzenter-Spannklemme M10 Vorschau: X50210 - Exzenter-Spannklemme M10 Vorschau: X50210 - Exzenter-Spannklemme M10 Vorschau: X50210 - Exzenter-Spannklemme M10 Vorschau: X50210 - Exzenter-Spannklemme M10


X50210 - Exzenter-Spannklemme M10

10% Online-Rabatt

87,94 € * 97,71 € * (10% gespart)
Inhalt: 10 Stück (8,79 € * / 1 Stück)

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-2 Werktage

  • Artikel-Nr.: X50210
  • EAN 4046368502103
Beschreibung Video CAD Dateien Detaillierte Produktbeschreibung Lieferumfang Hinweis Ersatz
Beschreibung
Die X50210 ist eine Mitee-Bite Exzenter-Spannklemme M10 für Vorrichtungsplatten. Spannkraft 9... mehr
Menü schließen

Die X50210 ist eine Mitee-Bite Exzenter-Spannklemme M10 für Vorrichtungsplatten. Spannkraft 9 kN, Anzugsmoment 28 Nm, Exzenterweg S1 1,27 mm, Gewindelänge 20 mm, Sechskantscheibe SW 20 mm, Scheibenhöhe 6,4 mm, Abstand A 10,2 mm. Material: Schraube 10.9 Stahl brüniert, Sechskantscheibe Messing. Liefereinheit: 10 Stück.

Die M10-Ausführung liefert mit 9 kN deutlich höhere Spannkraft als M6 und M8 — geeignet für schwere Werkstücke und Schruppbearbeitung auf Bearbeitungszentren und Fräsmaschinen. Der Exzenterweg von 1,27 mm bietet mehr Flexibilität bei der Werkstückpositionierung. Einfaches Spannen und Lösen durch eine Innensechskant-Drehung.

IBT ist Exklusivdistributor von Mitee-Bite für Deutschland und Österreich und führt die X50210 ab Lager in Wiesbaden.

Spannkraft: 9000
Spannelemente für: Vorrichtung
Klemmkörper aus: Messing
Spannart: Außen-spannen
Werkstück Anzahl: Einzelteilspannung
Gewindegröße: M10
Weiterführende Links zu "X50210 - Exzenter-Spannklemme M10"
Video
mehr
Video "X50210 - Exzenter-Spannklemme M10"
CAD Dateien
mehr
CAD Dateien "X50210 - Exzenter-Spannklemme M10"
X50210.STEP
Detaillierte Produktbeschreibung
mehr
Detaillierte Produktbeschreibung "X50210 - Exzenter-Spannklemme M10"

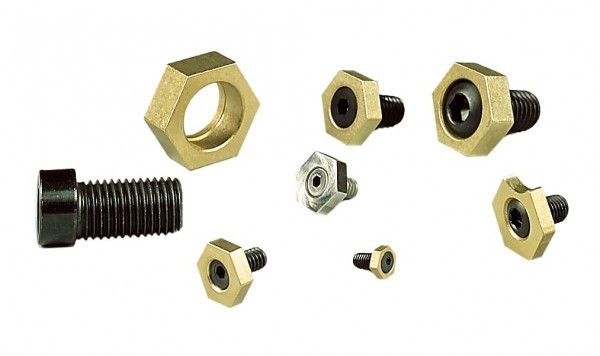

Das Patent unserer Spannvorrichtung ist die Schraube mit dem exzentrischen Kopf.

Der Exzenter bewirkt die Spannbewegung und die Spannkraft (bis 27 kN = 2,7 t).

In Kombination mit der Messing Sechskantklemmscheibe spannen Sie beliebig geformte Werkstücke gegen Ihren Anschlag.

• Die geringe Bauhöhe ermöglicht das problemlose Bearbeiten der Werkstückoberfläche

• Bei der CNC-Programmierung muss keine Rücksicht auf die Lage der Spannpratzen genommen werden

• Platzsparende Mehrfachspannung durch die geringen Baumaße

• Kostengünstig

• Erhältlich in den Gewindegrößen M4*, M6*, M8*, M10, M12, M16

Material:

• Schraube: 10.9 Stahl brüniert

• Spannscheibe: Messing (Sechskant)

Verwendung:

• Mit 1-2 Spannklemmen spannen Sie jedes beliebig geformte Werkstück gegen Ihren Anschlag

• für Vorrichtungplatten

*Für aggressive Kühlmedien in rostfreier Ausführung erhältlich.

Lieferumfang
mehr
Lieferumfang "X50210 - Exzenter-Spannklemme M10"

1 Stück Exzenterstahlschraube, 1 Stück Sechskantmessingscheibe

Hinweis
mehr
Hinweis "X50210 - Exzenter-Spannklemme M10"

Bei Klemme M 10 wird Innensechskantschlussel Gr. 7 benötigt!

Ersatz
mehr
Ersatz "X50210 - Exzenter-Spannklemme M10"

Exzenterschrauben X50369, Sechskantscheiben X10586
