X50216 - Exzenter-Spannklemme M16

10% Online-Rabatt

68,27 € * 75,85 € * (10% gespart)
Inhalt: 4 Stück (17,07 € * / 1 Stück)

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-2 Werktage

  • X50216
  • 4046368502165
Spannkraft : 27kN Innensechskant SW1 : 12mm Gewinde Ø D : M16 Gewindelänge... mehr

Spannkraft : 27kN

Innensechskant SW1 : 12mm

Gewinde Ø D : M16

Gewindelänge L : 30mm

Sechskantscheibe SW : 30mm

Scheibenhöhe H : 12,7mm

Exzenterweg S1 : 2,5mm

Abstand A : 15mm

St./Pack : 4

Weiterführende Links zu "X50216 - Exzenter-Spannklemme M16"
Video "X50216 - Exzenter-Spannklemme M16"
Detaillierte Produktbeschreibung "X50216 - Exzenter-Spannklemme M16"

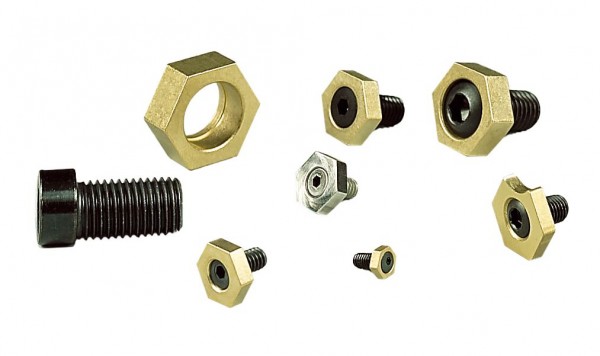

Das Patent unserer Spannvorrichtung ist die Schraube mit dem exzentrischen Kopf.

Der Exzenter bewirkt die Spannbewegung und die Spannkraft (bis 27 kN = 2,7 t).

In Kombination mit der Messing Sechskantklemmscheibe spannen Sie beliebig geformte Werkstücke gegen Ihren Anschlag.

Die geringe Bauhöhe ermöglicht das problemlose Bearbeiten der Werkstückoberfläche

Bei der CNC-Programmierung muss keine Rücksicht auf die Lage der Spannpratzen genommen werden

Platzsparende Mehrfachspannung durch die geringen Baumaße

Kostengünstig

Erhältlich in den Gewindegrößen M4*, M6*, M8*, M10, M12, M16

Material:

Schraube: 10.9 Stahl brüniert

Spannscheibe: Messing (Sechskant)

Verwendung:

Mit 1-2 Spannklemmen spannen Sie jedes beliebig geformte Werkstück gegen Ihren Anschlag

für Vorrichtungplatten

*Für aggressive Kühlmedien in rostfreier Ausführung erhältlich.

Lieferumfang "X50216 - Exzenter-Spannklemme M16"

1 Stück Exzenterstahlschraube, 1 Stück Sechskantmessingscheibe

Ersatz "X50216 - Exzenter-Spannklemme M16"

Exzenterschrauben X50373, Sechskantscheiben X10592
