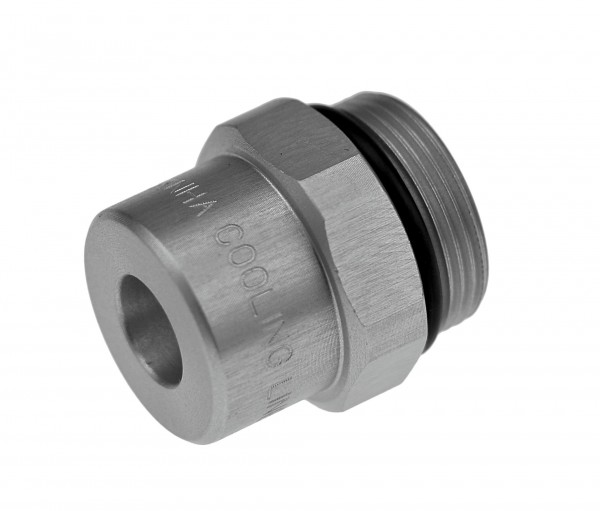

CGAR1 - Gewindeanschluss Einseitig mit Rohling

CGAR1 ist der Piranha Cooling Line 1/4"-Gewindeanschluss-Rohling für individuelle Gewindeanpassungen. Das Bauteil aus eloxiertem Aluminium enthält auf der Systemseite eine fertige Kugelpfanne Ø12,5 mm für das 1/4"-System. Die Maschinenseite ist als unbearbeiteter Rohling geliefert und kann auf das benötigte Gewinde bearbeitet werden. Bis 80 Bar Systemdruck.

CGAR1 wird eingesetzt wenn keiner der Standardgewindeanschlüsse auf den Kühlmittelkanal der Maschine passt – z. B. bei Sondergewinden, historischen Maschinen mit nicht normalisierten Anschlüssen oder bei OEM-Werkzeughaltern mit proprietären Gewindemaßen. Der Anwender oder eine Zerspanungswerkstatt dreht das benötigte Gewinde in die Rohlingsseite. Der Rohling liefert bereits die fertig bearbeitete Kugelpfanne Ø12,5 mm – nur die Maschinenseite muss individuell gefertigt werden. Das 1/2"-System-Pendant ist C22GAR. IBT führt CGAR1 ab Lager. Der Rohling ist aus eloxiertem Aluminium – maschinell bearbeitbar mit HSS- oder VHM-Bohrern und -Gewindebohrern.
