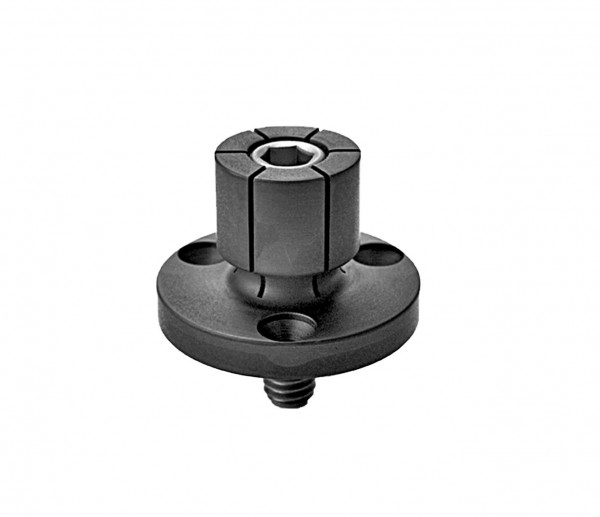

X38300 - Spanndorn 42-29,3mm

10% Online-Rabatt

135,72 € * 150,80 € * (10% gespart)
Inhalt: 1 Stück

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-2 Werktage

  • X38300
  • 4046368383009
Spannkraft: 44,5kN D: 69,5h9 D1: 42mm D2: 29,3mm (kleinste Durchmesser, auf... mehr

Spannkraft: 44,5kN

D: 69,5h9

D1: 42mm

D2: 29,3mm (kleinste Durchmesser, auf den D1 gefräst oder gedreht werden kann)

D3: M16

D4-Bohrung/TK Ø: M5 / 55,9mm

H: 39,6mm

H1: 31,8mm

H2: 27mm

H3: 22mm

H4: 7,9mm

Stk./Pack: 1

Spannkraft: 44500
Spannelemente für: Vorrichtung
Klemmkörper aus: Stahl
Spannart: Innen-spannen
Werkstück Anzahl: Einzelteilspannung
Gewindegröße: M16
Weiterführende Links zu "X38300 - Spanndorn 42-29,3mm"
Video "X38300 - Spanndorn 42-29,3mm"
CAD Dateien "X38300 - Spanndorn 42-29,3mm"
X38300.STEP
Detaillierte Produktbeschreibung "X38300 - Spanndorn 42-29,3mm"

Fast jedes Werkstück hat mindestens eine Bohrung. Diese eignet sich vorzüglich zum Spannen Ihres Werkstückes. Mit unseren XPA Spanndornen nutzen Sie diese Innenkonturen zum Spannen, meiden störende Spannelemente und bearbeiten 5-Seiten in einer Aufspannung. Wir liefern Ihnen die XPA Spanndorne in 12 Grundgrößen für Spanndurchmesser von 4,1 - 250* mm.

Da Sie sich den Spanndorn noch auf Ihr gewünschtes Maß bearbeiten müssen, können Sie (unter Einhaltung des min. Durchmessers) auch andere Konturen wie zB. einen Sechskant anbringen.

Der Durchmesser des Befestigungsflansches mit Passung h9 ist konzentrisch zum Spanndurchmesser, wodurch eine sehr gute Wiederholgenauigkeit gewährleistet wird.

5- Seitenbearbeitung möglich

Niedrige Bauweise

Platzsparend - keine störenden Spannpratzen

Leicht bearbeitbar: Spanndorne sind aus Automatenstahl und lassen sich daher problemlos auf den gewünschten Durchmesser/Kontur bearbeiten.

Leicht anwendbar

Material:

Grundkörper: 12L14 Automatenstahl (*38550 - Ø250mm - 7075-T6 Aluminium)

Spannschraube: 12.9 mit konischem, beschichtetem Innensechskant Kopf

Befestigungsschrauben: ISO 10642 - 8.8 (Senkkopf)

Verwendung:

Zum Innen-Spannen von Werkstücken bei der Zweitbearbeitung

Vor der Bearbeitung leicht vorspannen damit Flanken komplett am Werkstück anliegen

Spannbewegung mit Innensechskantschlüssel

Für Vorrichtungplatten

Lieferumfang "X38300 - Spanndorn 42-29,3mm"

1 Stück pro Pack

Hinweis "X38300 - Spanndorn 42-29,3mm"

Den Spanndorn ca. 0,1 mm (Spannweg) über den Durchmesser im Ruhestand weiten. Nun wird der Spanndorn auf einer Dreh- oder Fräsmaschine auf den Innendurchmesser des Werkstückes bearbeitet.

Der

Ersatz "X38300 - Spanndorn 42-29,3mm"

Spanndorn-Schraube:

X38052
