X50204 - Exzenter-Spannklemme M4
X50204 - Exzenter-Spannklemme M4
X50204 - Exzenter-Spannklemme M4
X50204 - Exzenter-Spannklemme M4
X50204 - Exzenter-Spannklemme M4
Vorschau: X50204 - Exzenter-Spannklemme M4 Vorschau: X50204 - Exzenter-Spannklemme M4 Vorschau: X50204 - Exzenter-Spannklemme M4 Vorschau: X50204 - Exzenter-Spannklemme M4 Vorschau: X50204 - Exzenter-Spannklemme M4


X50204 - Exzenter-Spannklemme M4

10% Online-Rabatt

76,86 € * 85,40 € * (10% gespart)
Inhalt: 10 Stück (7,69 € * / 1 Stück)

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-2 Werktage

  • Artikel-Nr.: X50204
  • EAN 4046368502042
Beschreibung Video Detaillierte Produktbeschreibung Lieferumfang Ersatz
Beschreibung
Die X50204 ist eine Mitee-Bite Exzenter-Spannklemme M4 für Vorrichtungsplatten. Die exzentrisch... mehr
Menü schließen

Die X50204 ist eine Mitee-Bite Exzenter-Spannklemme M4 für Vorrichtungsplatten. Die exzentrisch gelagerte Spannschraube klemmt das Werkstück durch eine einfache Innensechskant-Drehung direkt auf der Vorrichtungsplatte. Spannkraft 0,9 kN, Anzugsmoment 2 Nm, Exzenterweg S1 0,76 mm, Gewindelänge 10 mm, Sechskantscheibe SW 8 mm, Scheibenhöhe 2,8 mm, Abstand A 3,8 mm. Material: Schraube 10.9 Stahl brüniert, Sechskantscheibe Messing. Liefereinheit: 10 Stück.

Geringe Bauhöhe für die Bearbeitung flacher Werkstücke ohne Störkante. Ideal für Kleinstteile auf CNC-Fräsmaschinen und Graviermaschinen, bei denen M4-Gewinde die kleinste sinnvolle Spannschraube ist. Das exzentrische Klemmprinzip erlaubt schnelles Spannen und Lösen in einem Handgriff ohne Positionsänderung.

IBT ist Exklusivdistributor von Mitee-Bite für Deutschland und Österreich und führt die X50204 ab Lager in Wiesbaden.

Spannkraft: 900
Spannelemente für: Vorrichtung
Klemmkörper aus: Messing
Spannart: Außen-spannen
Werkstück Anzahl: Einzelteilspannung
Gewindegröße: M4
Weiterführende Links zu "X50204 - Exzenter-Spannklemme M4"
Video
mehr
Video "X50204 - Exzenter-Spannklemme M4"
Detaillierte Produktbeschreibung
mehr
Detaillierte Produktbeschreibung "X50204 - Exzenter-Spannklemme M4"

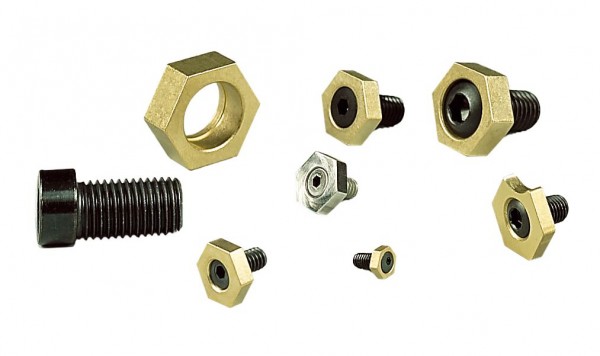

Das Patent unserer Spannvorrichtung ist die Schraube mit dem exzentrischen Kopf.

Der Exzenter bewirkt die Spannbewegung und die Spannkraft (bis 27 kN = 2,7 t).

In Kombination mit der Messing Sechskantklemmscheibe spannen Sie beliebig geformte Werkstücke gegen Ihren Anschlag.

• Die geringe Bauhöhe ermöglicht das problemlose Bearbeiten der Werkstückoberfläche

• Bei der CNC-Programmierung muss keine Rücksicht auf die Lage der Spannpratzen genommen werden

• Platzsparende Mehrfachspannung durch die geringen Baumaße

• Kostengünstig

• Erhältlich in den Gewindegrößen M4*, M6*, M8*, M10, M12, M16

Material:

• Schraube: 10.9 Stahl brüniert

• Spannscheibe: Messing (Sechskant)

Verwendung:

• Mit 1-2 Spannklemmen spannen Sie jedes beliebig geformte Werkstück gegen Ihren Anschlag

• für Vorrichtungplatten

*Für aggressive Kühlmedien in rostfreier Ausführung erhältlich.

Lieferumfang
mehr
Lieferumfang "X50204 - Exzenter-Spannklemme M4"

1 Stück Exzenterstahlschraube, 1 Stück Sechskantmessingscheibe

Ersatz
mehr
Ersatz "X50204 - Exzenter-Spannklemme M4"

Exzenterschrauben X50363, Sechskantscheiben X10580
