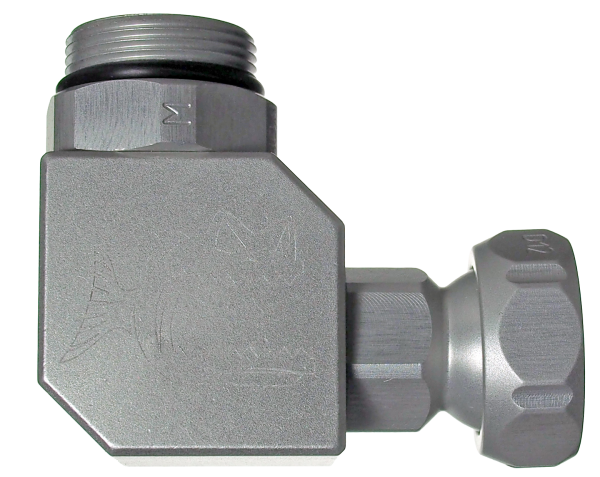

C125L - 90° Winkelstück

C125L ist das 90°-Winkelstück des Piranha Cooling Line 1/4"-Systems. Das Bauteil aus eloxiertem Aluminium verbindet zwei Armsegmente oder Anschlüsse im rechten Winkel und trägt auf beiden Seiten Kugelpfannen Ø12,5 mm mit Verbindungsmuttern C16MSW (SW16). Bis 80 Bar Systemdruck.

C125L wird eingesetzt wo der 1/4"-Kühlmittelarm um 90° umgelenkt werden muss — etwa wenn der Gewindeanschluss senkrecht aus der Maschine tritt und der Arm waagerecht weitergeführt werden soll, oder bei beengten Platzverhältnissen im Maschinenraum. Im Vergleich zu einer Kurve aus mehreren Distanzstücken spart C125L Bauraum und reduziert die Gesamtarmlänge. Für das 1/8"-System: C18L; für das 1/2"-System: C12L. IBT führt C125L ab Lager.
