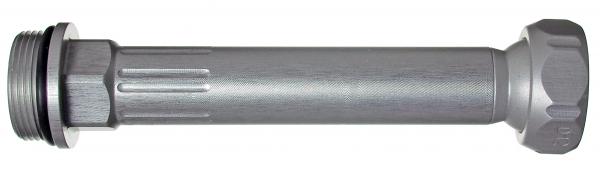

C12570D - Distanzstück 74mm

C12570D ist das lange Distanzstück des Piranha Cooling Line 1/4"-Systems mit 70 mm Länge. Das Segment aus eloxiertem Aluminium trägt auf beiden Seiten eine Kugel Ø12,5 mm und wird mit der Verbindungsmutter C16MSW (SW16) im stufenlos einstellbaren Kugelgelenksystem fixiert. Druckbeständigkeit bis 80 Bar.

C12570D wird im 1/4"-System eingesetzt wo ein großer Abstand überbrückt werden muss — etwa vom Kühlmittelanschluss am Spindelgehäuse über eine lange Ausladung bis zur Werkzeugschneide. Bei Hochdruck-Anwendungen über 40 Bar empfiehlt sich festes Anziehen der Mutter C16MSW mit dem Schlüssel C1627S damit der Arm dauerhaft seine Position hält. In Kombination mit C12528D und C12543D lassen sich alle gängigen Armgeometrien realisieren. IBT führt C12570D ab Lager.
