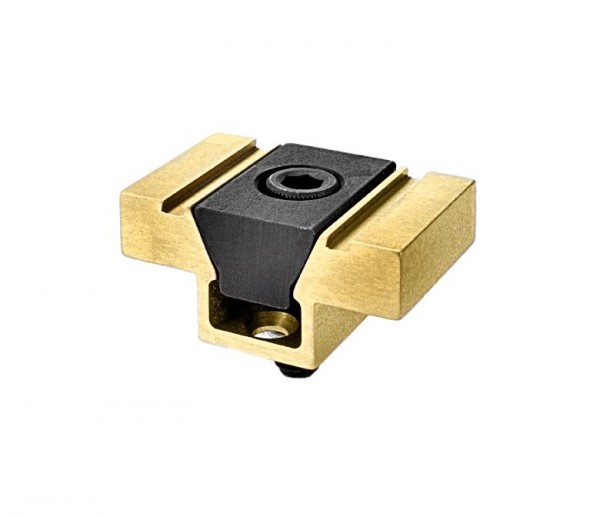

X80105 - Formschluss-Doppelkeilspanner M8 ohne Verriegelungsplatte

10% Online-Rabatt

49,74 € * 55,27 € * (10% gespart)
Inhalt: 1 Stück

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-2 Werktage

  • X80105
  • 4046368801053
Spannkraft: 8,9kN Anzugsmoment: 14,5Nm L: 50,8mm H : 25,4mm B: 31,8mm... mehr

Spannkraft: 8,9kN

Anzugsmoment: 14,5Nm

L: 50,8mm

H : 25,4mm

B: 31,8mm

B1: 20,62mm

L1: 20,83mm

H1: 12,7mm

L2: 9,9mm (L2 ist das Maß, das für die Ausfräsung zur Verfügung steht)

D1: M4

D: M8

Verriegelungsplatte: Nein

St./Pack : 1

Spannkraft: 8900
Spannelemente für: Vorrichtung
Klemmkörper aus: Aluminium
Werkstück Anzahl: Mehrfachspannung
Gewindegröße: M4
Spannart: Innen-spannen, Außen-span
Weiterführende Links zu "X80105 - Formschluss-Doppelkeilspanner M8 ohne Verriegelungsplatte"
Video "X80105 - Formschluss-Doppelkeilspanner M8 ohne Verriegelungsplatte"
CAD Dateien "X80105 - Formschluss-Doppelkeilspanner M8 ohne Verriegelungsplatte"
X80105.STEP
Detaillierte Produktbeschreibung "X80105 - Formschluss-Doppelkeilspanner M8 ohne Verriegelungsplatte"

Mit den Formschluss Doppelkeil Spannelementen lassen sich zwei Werkstücke gleichzeitig spannen.

Das ermöglicht Ihnen mehr Bauteile mit weniger Rüstzeit auf Ihre Vorrichtung zu spannen.

Der spezielle Stahlkeil spreizt das Aluminiumprofil und gewährleistet eine gleichmäßige Kraftverteilung zu beiden Seiten, was Ihnen die Möglichkeit gibt, Ihren Spannvorgang mit angetriebenen Werkzeugen noch einmal zu beschleunigen. Formschluss Doppelkeilspanner haben extra breite Backen, die sich entsprechend der Werkstückform fräsen lassen, um eine formschlüssige Spannung zu erhalten. Erhältlich in fünf Größen.

Die Mehrfachspannung minimiert den Platzbedarf und senkt so Nebenzeiten und Stückkosten

Preiswert

Sichere Spannung von Werkstücken mit ungewöhnlicher Kontur

Verspannungsfreie Spannung labiler Werkstücke

Hohe Spannkraft bis zu 27kN (2,7t)

Leicht zu automatisieren

Ideal für Bearbeitungszentren, Fräs und Bohrmaschinen

In 5 verschiedenen Größen erhältlich

Material:

Aluminiumprofil: 7075-T6 Aluminium

Stahlkeil: Automatenstahl

Schraube: 12.9 Stahl brüniert

Verriegelungsplatte: Aluminium

Verwendung:

Mit 2 passenden Anschlägen spannen Sie 2 Bauteile gleichzeitig

Zum Bearbeiten des Doppelkeilspanners benötigen Sie eine Verriegelungsplatte. Diese ist dabei oder kann separat bestellt werden. Sie hält die Backen während des Formfräsens positionsstabil und vibrationsfrei.

Für Vorrichtungplatten

*Auch in 190mm Länge (ungebohrt) erhältlich.

Lieferumfang "X80105 - Formschluss-Doppelkeilspanner M8 ohne Verriegelungsplatte"

1 Stück pro Pack

Hinweis "X80105 - Formschluss-Doppelkeilspanner M8 ohne Verriegelungsplatte"

Ohne Verrieglunsplatte
