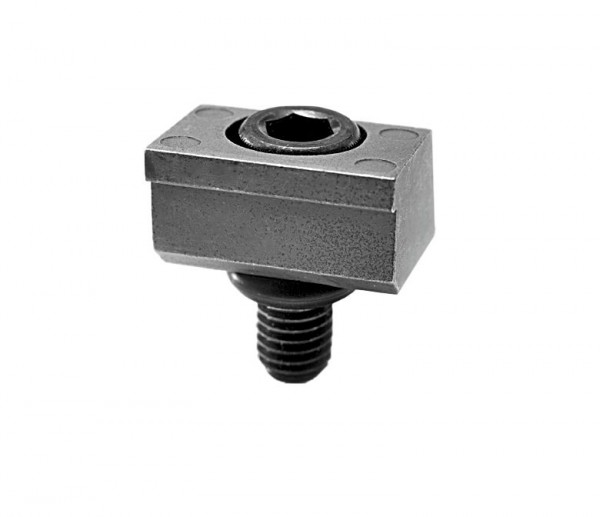

X56030 - Pitbull Spannklemme M4

10% Online-Rabatt

164,39 € * 182,66 € * (10% gespart)
Inhalt: 8 Stück (20,55 € * / 1 Stück)

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-2 Werktage

  • X56030
  • 4046368560301
Klemmkante: stumpf Material: Stahl Spannkraft: 6,6kN Anzugsmoment: 5,6Nm... mehr

Klemmkante: stumpf

Material: Stahl

Spannkraft: 6,6kN

Anzugsmoment: 5,6Nm

B1: 5,1mm

H1: 4,8mm

BH9: 12,7mm

H2: 2,6mm

H: 9,90mm

Gewinde: M4

Klemmbreite: 12,7mm

Klemmweg: 0,4mm

St./Pack: 8

Spannkraft: 6600
Spannelemente für: Vorrichtung
Klemmkörper aus: Stahl
Spannart: Außen-spannen
Werkstück Anzahl: Einzelteilspannung
Gewindegröße: M4
Weiterführende Links zu "X56030 - Pitbull Spannklemme M4"
Video "X56030 - Pitbull Spannklemme M4"
CAD Dateien "X56030 - Pitbull Spannklemme M4"
X56030.step
Ähnliche Produkte "X56030 - Pitbull Spannklemme M4"

X56000-Draw

Klemm- kanteMaterialSpann- kraft [kN]Anzugs- moment [Nm]B1 [mm]H1 [mm]BH9 [mm]H2 [mm]H [mm]GewindeKlemm- breite [mm]Klemm- weg [mm]St./ PackArt.Nr.
Messer Stahl 2,8 1,8 3,8 3,6 9,5 1,9 6,6 M2,5 9,5 0,15 8 X56000
stumpf Stahl 2,8 1,8 3,8 3,6 9,5 1,9 6,6 M2,5 9,5 0,15 8 X56010
stumpf Messing 0,9 0,6 3,8 3,6 9,5 1,9 5,59 M2,5 9,5 0,15 8 X56015
Messer Stahl 6,6 5,6 5,1 4,8 12,7 2,6 9,9 M4 12,7 0,4 8 X56020
stumpf Stahl 6,6 5,6 5,1 4,8 12,7 2,6 9,9 M4 12,7 0,4 8 X56030
stumpf Messing 1,8 2,8 5,1 4,8 12,7 2,6 8,64 M4 12,7 0,4 8 X56040
Messer Stahl 16 22,5 7,6 7,2 19,05 3,8 14,48 M6 19,1 0,6 6 X56050
stumpf Stahl 16 22,5 7,6 7,2 19,05 3,8 14,48 M6 19,1 0,6 6 X56060
stumpf Messing 4,2 5,6 7,6 7,2 19,05 3,8 11,18 M6 19,1 0,6 6 X56065
Messer Stahl 26 40 10,2 11,4 25,4 6,3 18,03 M10 25,4 1,7 4 X56070
stumpf Stahl 26 40 10,2 11,4 25,4 6,3 18,03 M10 25,4 1,7 4 X56075
Messer Stahl 50 145 15,2 16,3 38,1 9,5 19,56 M12 38,1 1,9 2 X56080
stumpf Stahl 50 145 15,2 16,3 38,1 9,5 19,56 M12 38,1 1,9 2 X56085
Detaillierte Produktbeschreibung "X56030 - Pitbull Spannklemme M4"

Die PITBULL®Klemme vereint viele Vorzüge, unter anderem erzeugt sie eine Niederzugwirkung mit hohen vertikalen und horizontalen Klemmkräften bis 50 kN (siehe Tabelle).

Hohe Klemmkräfte > sichere, präzise Spannung

Extrem geringe Bauhöhe > keine Werkzeugstörkanten

Kompakte Bauweise > Mehrseitenbearbeitung

Platzsparend > ideal für Mehrfachspannung

Erhältlich in 3 Ausführungen:

Mit Messerkante für Rohteile

Mit stumpfer Kante für allg. Arbeiten

Aus Messing zur Vermeidung von Klemmriefen

Material:

Klemmkörper: Werkzeugstahl A2

Schraube: DIN912 12.9

O-Ring: Gummi - Ölfest

Verwendung:

Zum Spannen von Rohteilen oder zur zweiten Bearbeitung

Für Vorrichtungplatten

Lieferumfang "X56030 - Pitbull Spannklemme M4"

8 Stück pro Pack
