X56020 - Pitbull Spannklemme M4
10% Online-Rabatt
zzgl. MwSt. zzgl. Versandkosten
Sofort versandfertig, Lieferzeit ca. 1-2 Werktage
- Artikel-Nr.: X56020
- EAN 4046368560202

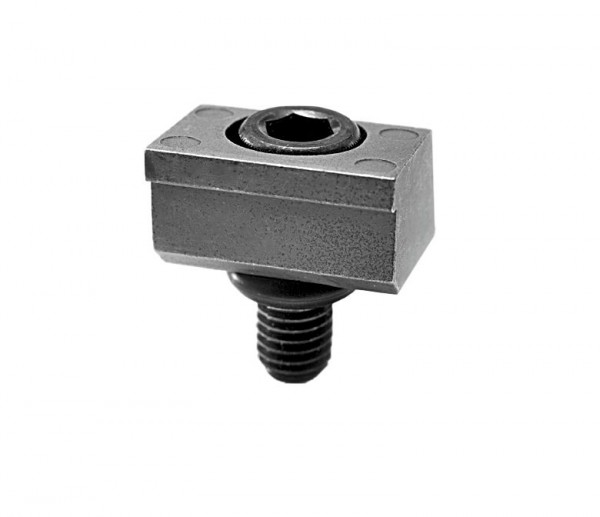

Die X56020 ist eine Mitee-Bite Pitbull-Spannklemme M4 mit Messerkante für Vorrichtungsplatten — für Rohteile und Gussteile. Die Keilgeometrie der Klemmbacke erzeugt aktiven Niederzug: Das Werkstück wird beim Spannen gleichzeitig seitlich und vertikal auf die Unterlage gedrückt und sitzt plan ohne Heben oder Kippen. Spannkraft 6,6 kN, Anzugsmoment 5,6 Nm, Klemmbreite 12,7 mm, Klemmweg 0,4 mm, Bauhöhe H 9,9 mm. Material: Werkzeugstahl. Liefereinheit: 8 Stück.
Messerkante greift formschlüssig in raue Rohteile und verhindert Rutschen unter Schnittkräften. Klemme sitzt in gefräster Nut (Breite B+0,05 mm); Inbus-Schraube DIN 912, Klemmstück und O-Ring ölfest im Lieferumfang. Geringe Bauhöhe erlaubt fünfseitige Bearbeitung ohne Umspannen auf CNC-Fräsmaschinen und Bearbeitungszentren.
IBT ist Exklusivdistributor von Mitee-Bite für Deutschland und Österreich und führt die X56020 ab Lager in Wiesbaden.
| Spannkraft: | 6600 |
| Spannelemente für: | Vorrichtung |
| Klemmkörper aus: | Stahl |
| Spannart: | Außen-spannen |
| Werkstück Anzahl: | Einzelteilspannung |
| Gewindegröße: | M4 |
| Klemm- kante | Material | Spann- kraft [kN] | Anzugs- moment [Nm] | B1 [mm] | H1 [mm] | BH9 [mm] | H2 [mm] | H [mm] | Gewinde | Klemm- breite [mm] | Klemm- weg [mm] | St./ Pack | Art.Nr. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Messer | Stahl | 2,8 | 1,8 | 3,8 | 3,6 | 9,5 | 1,9 | 6,6 | M2,5 | 9,5 | 0,15 | 8 | X56000 |
| stumpf | Stahl | 2,8 | 1,8 | 3,8 | 3,6 | 9,5 | 1,9 | 6,6 | M2,5 | 9,5 | 0,15 | 8 | X56010 |
| stumpf | Messing | 0,9 | 0,6 | 3,8 | 3,6 | 9,5 | 1,9 | 5,59 | M2,5 | 9,5 | 0,15 | 8 | X56015 |
| Messer | Stahl | 6,6 | 5,6 | 5,1 | 4,8 | 12,7 | 2,6 | 9,9 | M4 | 12,7 | 0,4 | 8 | X56020 |
| stumpf | Stahl | 6,6 | 5,6 | 5,1 | 4,8 | 12,7 | 2,6 | 9,9 | M4 | 12,7 | 0,4 | 8 | X56030 |
| stumpf | Messing | 1,8 | 2,8 | 5,1 | 4,8 | 12,7 | 2,6 | 8,64 | M4 | 12,7 | 0,4 | 8 | X56040 |
| Messer | Stahl | 16 | 22,5 | 7,6 | 7,2 | 19,05 | 3,8 | 14,48 | M6 | 19,1 | 0,6 | 6 | X56050 |
| stumpf | Stahl | 16 | 22,5 | 7,6 | 7,2 | 19,05 | 3,8 | 14,48 | M6 | 19,1 | 0,6 | 6 | X56060 |
| stumpf | Messing | 4,2 | 5,6 | 7,6 | 7,2 | 19,05 | 3,8 | 11,18 | M6 | 19,1 | 0,6 | 6 | X56065 |
| Messer | Stahl | 26 | 40 | 10,2 | 11,4 | 25,4 | 6,3 | 18,03 | M10 | 25,4 | 1,7 | 4 | X56070 |
| stumpf | Stahl | 26 | 40 | 10,2 | 11,4 | 25,4 | 6,3 | 18,03 | M10 | 25,4 | 1,7 | 4 | X56075 |
| Messer | Stahl | 50 | 145 | 15,2 | 16,3 | 38,1 | 9,5 | 19,56 | M12 | 38,1 | 1,9 | 2 | X56080 |
| stumpf | Stahl | 50 | 145 | 15,2 | 16,3 | 38,1 | 9,5 | 19,56 | M12 | 38,1 | 1,9 | 2 | X56085 |
Die PITBULL®Klemme vereint viele Vorzüge, unter anderem erzeugt sie eine Niederzugwirkung mit hohen vertikalen und horizontalen Klemmkräften bis 50 kN (siehe Tabelle).
• Hohe Klemmkräfte −> sichere, präzise Spannung
• Extrem geringe Bauhöhe −> keine Werkzeugstörkanten
• Kompakte Bauweise −> Mehrseitenbearbeitung
• Platzsparend −> ideal für Mehrfachspannung
Erhältlich in 3 Ausführungen:
• Mit Messerkante für Rohteile
• Mit stumpfer Kante für allg. Arbeiten
• Aus Messing zur Vermeidung von Klemmriefen
Material:
• Klemmkörper: Werkzeugstahl A2
• Schraube: DIN912 12.9
• O-Ring: Gummi - Ölfest
Verwendung:
• Zum Spannen von Rohteilen oder zur zweiten Bearbeitung
• Für Vorrichtungplatten
