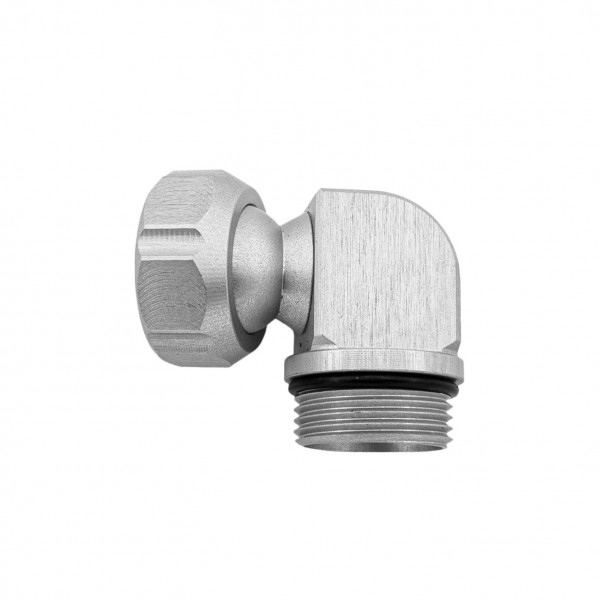

C18L - 1/8" 90° Winkelstück 1/8"

C18L ist das 90°-Winkelstück des Piranha Cooling Line 1/8"-Systems. Das Bauteil aus eloxiertem Aluminium verbindet zwei Armsegmente oder Anschlüsse im rechten Winkel und trägt auf beiden Seiten eine Kugelpfanne Ø9,5 mm mit Verbindungsmutter C13MSW (SW13). Bis 80 Bar Systemdruck.

C18L wird eingesetzt wo der 1/8"-Kühlmittelarm um 90° umgelenkt werden muss — etwa wenn der Gewindeanschluss nach oben zeigt und der Arm parallel zur Maschinenoberfläche weitergeführt werden soll, oder bei beengten Platzverhältnissen hinter der Spindelnase. Im Vergleich zu einer Reihenschaltung aus Distanzstücken spart C18L einen Gelenkpunkt und reduziert die Armlänge. Für das 1/4"-System: C125L; für das 1/2"-System: C12L. IBT führt C18L ab Lager.
