C95M81GA - 1/8" Gewindeanschluss M8x1

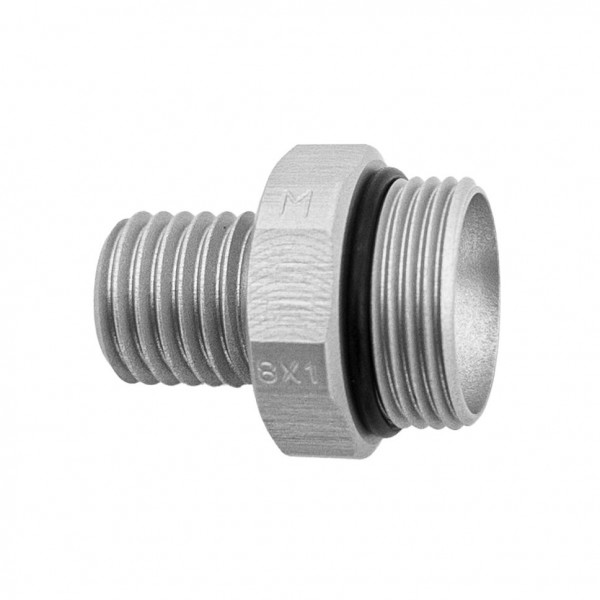

C95M81GA ist der Piranha Cooling Line 1/8"-Gewindeanschluss für metrisches M8x1-Feingewinde. Das Bauteil aus eloxiertem Aluminium trägt auf der Maschinenseite ein M8x1-Außengewinde (8 mm Durchmesser, 1,0 mm Steigung) und auf der Systemseite eine Kugelpfanne Ø9,5 mm für das 1/8"-System. Länge 16,5 mm, bis 80 Bar.

M8x1 ist ein metrisches Feingewinde mit engerer Steigung als das M8-Regelgewinde (1,25 mm). Dieses Feingewinde findet sich an Präzisionsmaschinen, Uhrmachermaschinen, Spannmitteln und Werkzeughaltern japanischer Hersteller. Für das 1/8"-System mit M8-Regelgewinde steht C95M8GA bereit. Beim Einschrauben: M8 und M8x1 sehen identisch aus – die Steigung ist der Unterschied. Das falsche Gewinde (M8 in M8x1-Kanal) lässt sich zwar einschrauben, beschädigt dabei aber irreversibel den Kühlmittelkanal. Das 1/8"-Starter-Set C18SET1 enthält M8 und M8x1 Gewindeanschlüsse. IBT führt C95M81GA ab Lager.
