C9518NPTGA - 1/8" Gewindeanschluss 1/8" NPT

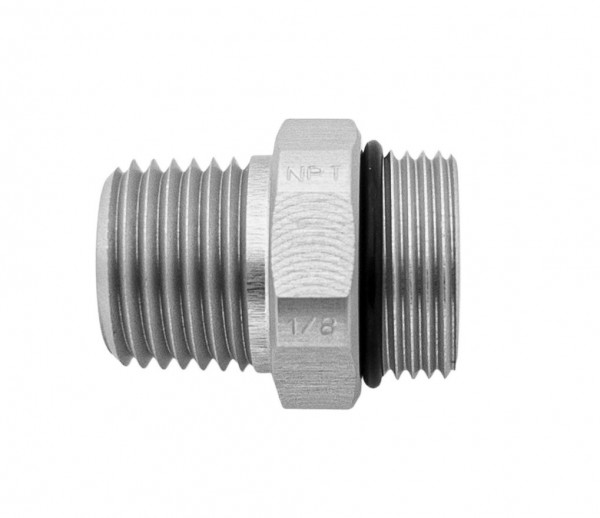

C9518NPTGA ist der Piranha Cooling Line 1/8"-Gewindeanschluss für 1/8"-NPT-Gewinde. NPT (National Pipe Thread) ist der amerikanische Rohrgewindestandard – kegelförmig und selbstdichtend durch das Keilgewinde. Das Bauteil aus eloxiertem Aluminium trägt auf der Maschinenseite ein 1/8"-NPT-Außengewinde und auf der Systemseite eine Kugelpfanne Ø9,5 mm. Länge 16,5 mm, bis 80 Bar.

1/8"-NPT-Kühlmittelanschlüsse sind typisch für amerikanische Werkzeugmaschinen, Miniaturfräsmaschinen sowie für Druckluftanschlüsse an Bohrhaltern. Wichtig: 1/8" NPT (27 Gänge/Zoll) und 1/8" BSPT/R (28 Gänge/Zoll) sind optisch ähnlich, aber nicht austauschbar – falsches Einschrauben kann das Gewinde beschädigen. Für 1/8"-BSPP-Anschlüsse (Gas, zylindrisch) steht C9518GA bereit; für 1/8"-BSPT (kegelförmig britisch) C9518RGA. Das 1/8"-Starter-Set C18SET1 enthält C9518NPTGA. IBT führt C9518NPTGA ab Lager.

Beim Einschrauben von NPT-Gewinden sollte PTFE-Dichtband auf dem Gewinde verwendet werden, da das kegelförmige NPT-Gewinde erst bei bestimmter Einschraubtiefe dicht ist. IBT führt C9518NPTGA ab Lager.
