C9514GANPT - 1/8" System Gewindeanschluss 1/4" G

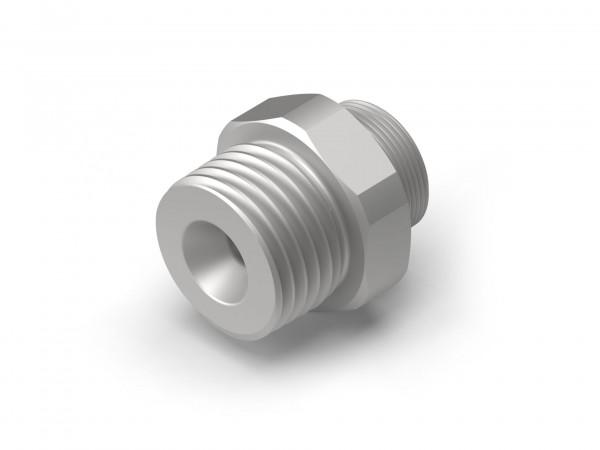

C9514GANPT ist der Piranha Cooling Line 1/8"-Systemadapter für 1/4"-NPT-Anschlüsse. Das Bauteil aus eloxiertem Aluminium trägt auf der Maschinenseite ein kegeliges 1/4"-NPT-Außengewinde (amerikanisch, 18 Gänge/Zoll) und auf der Systemseite eine Kugelpfanne Ø9,5 mm. Bis 80 Bar.

C9514GANPT eignet sich für Maschinen mit 1/4"-NPT-Kühlmittelausgang, wenn das kompaktere 1/8"-Kühlmittelsystem bevorzugt wird. Häufiger Anwendungsfall: amerikanische Fräsmaschinen oder Bohraggregat-Systeme mit 1/4"-NPT-Verteilerblock, an dem das kleinere 1/8"-System für feine Punktkühlung montiert wird. NPT dichtet kegelförmig – PTFE-Dichtband (2–3 Lagen) auf dem Gewindegang verwenden. Für 1/4"-BSPP/Gas steht C9514GA, für 1/4"-BSPT/R C9514RGA bereit. IBT führt C9514GANPT ab Lager. PTFE-Dichtband auf das NPT-Gewinde aufbringen – 2 Lagen genügen für dauerhaft dichte Verbindung bei bis zu 80 Bar. Einsatz auch sinnvoll wenn nur kleine Kühlarme (1/8") an 1/4"-NPT-Verteilerblöcken benötigt werden.
